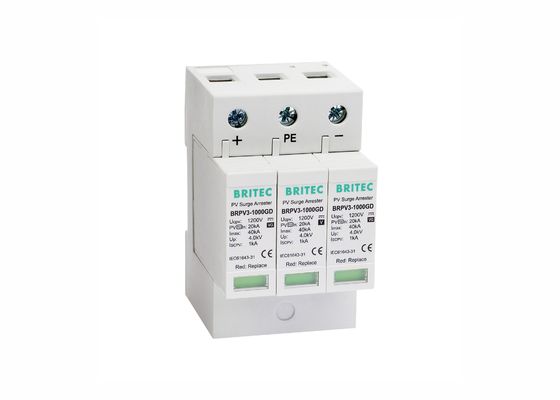

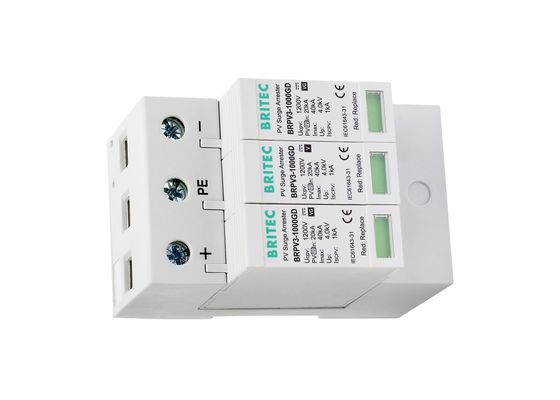

Dispositif de protection contre les surtensions photovoltaïques solaires à 3 pôles de 40 kA avec tube de décharge à gaz 1000 V CC
Caractéristique du dispositif de protection contre les surtensions photovoltaïques:
• Dispositif de protection contre les surtensions photovoltaïques de type 2 / classe II.
• Courant de décharge max. avec forme d'onde 8/20: 40 kA par phase.
• L'arrêteur de surtension photovoltaïque BRPV3-1000GD est spécialement conçu pour la protection contre les surtensions en courant continu.
• Ce produit est conforme aux normes IEC 61643-31 et EN 61643-31.
• Ce produit est doté de 3 pôles pour 1000 V de courant continu et de 2 pôles avec tube de décharge de gaz qui garantissent un courant de fuite.
• L'appareil complet est constitué d'une partie de base et de modules branchables.
• Indication visuelle d'un défaut dans l'équipement.
• Déconnexion de sécurité et signalisation à distance.
Détails du dispositif de protection contre les surtensions photovoltaïques
| |
BRPV3 1000 GD |
| Classification du DSP selon la norme EN61643-31 |
Type 2 |
| Classification du DSP selon la norme IEC 61643-31 |
Classe II |
| Max. tension continue de fonctionnement en courant continu Le P.U.C. |
Les appareils électriques |
| Courant de décharge nominal (8/20us) |
20kA |
| Courant de décharge maximal (8/20us) Imax |
40kA |
| Le niveau de protection contre la tension [(DC+/DC-)→PE] vers le haut |
≤ 4,0 kV |
| Temps de réponse Je vous en prie |
≤ 100 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
| Indication de l'état de fonctionnement / de défaut |
vert / rouge |
| Surface de la section transversale (min.) |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Plastique thermique UL94-V0 |
| Niveau de protection |
Résistance à la corrosion |
| Code de commande |
B8006 |
| Code de commande (avec signal à distance) |
B8008 |
Dimension:
Application du dispositif de protection contre les surtensions photovoltaïques:
• Conçu spécialement pour la protection contre les surtensions des chaînes photovoltaïques; applicable au réseau de raccordement photovoltaïque.
• Pour la protection des barres de bus positives et négatives des systèmes photovoltaïques contre les effets de surtension.
• Pour éliminer les surtensions transitoires provenant des décharges atmosphériques ou des processus de commutation.
• Protéger les terminaux du système photovoltaïque contre les surtensions, comme les panneaux solaires ou les onduleurs.
• Disponible pour les convertisseurs à chaîne photovoltaïque ou les combinateurs solaires à 1000 V de courant continu.
• Il peut également être utilisé pour la protection du système d'éoliennes.
Avantage du dispositif de protection contre les surtensions photovoltaïques
• Secteurs de varistors particuliers.
• Surveillance à distance
• Indication de l'état opérationnel.
• Des cartouches branchables pour un remplacement rapide et facile des cartouches endommagées.
• Haute capacité de décharge.
Nos services:
• 17 ans de carrière dans la fabrication de produits électriques.
• Tous les produits seront bien emballés avant expédition.
• Emballage standard, et vous pouvez également nous indiquer vos propres exigences en matière d'emballage.
• Une livraison plus rapide.
• Testé individuellement avant expédition.
Installation du dispositif de protection contre les surtensions photovoltaïques
• Ces surtensions sont généralement installées du côté de la charge de courant continu.
• Il est recommandé d'utiliser ces appareils dans les zones de protection contre la foudre à la limite de la zone LPZ 0-2.
• Convient pour la protection lorsqu'aucune protection externe n'est installée.
Profil de l'entreprise:
Wenzhou Britec Electric Co.,Ltd. se concentre sur la recherche, le développement et l'innovation de l'arrêteur de surtension basse tension.dispositif de protection contre les surtensions de donnéesNotre société adhère au concept d'honnêteté, de qualité et de progrès. Nous fournissons le service dédié aux clients selon notre riche expérience.Prêt à avancer main dans la main avec vous!
Certification de l'appareil
Fabricant:
FAQ:
Q1: Quel est le délai de livraison?
R: Généralement, il faudra environ 20 jours pour la production selon la quantité.
Q2: Combien de temps dure la garantie de vos produits?
R: Garantie de 2 ans.
Q3: Est-il nécessaire de remplacer un arrêt après chaque décharge?
R: Non! Les surtensifs sont capables de décharger des courants de foudre à plusieurs reprises. Cela a été prouvé dans plusieurs tests de laboratoire et est confirmé par notre expérience de longue date sur le terrain.
