DSP de type 1 ou de type 2 ou de type 3

2025-07-21

Dernières nouvelles de l'entreprise DSP de type 1 ou de type 2 ou de type 3

Qu'est-ce que le dispositif de protection contre les surtensions?



Les dispositifs de protection contre les surtensions (SPD), également connus sous le nom de protecteurs contre les surtensions ou d'arrêteurs de foudre, sont des dispositifs conçus pour protéger les équipements électriques et électroniques contre les surtensions ou les surtensions,qui peut être causée par des coups de foudreIl existe trois principaux types de DSP: type 1, type 2 et type 3, chacun conçu pour des applications et des points d'installation spécifiques dans un système électrique.



Quels sont les SPD de type T1, T2 et T3?



Les types de SPD, type 1, type 2 et type 3, classent les surtensions en fonction de leur emplacement dans les systèmes électriques.vous pouvez assurer une protection en couches contre les surtensions.



Quelle est la différence entre un dispositif de protection contre les surtensions de type 1 et de type 2?



Le dispositif de protection contre les surtensions de type 1 est spécifiquement recommandé pour les bâtiments du secteur des services et des bâtiments industriels.Il peut décharger le contre-courant de la foudre se propageant du conducteur de la terre aux conducteurs du réseauLe SPD de type 1 est caractérisé par une onde de courant de 10/350 μs.



Le dispositif de protection contre les surtensions de type 2 est le principal système de protection pour toutes les installations électriques basse tension.il empêche la propagation de surtensions transitoires dans les installations électriques et protège les chargesLe SPD de type 2 est caractérisé par une onde de courant de 8/20 μs.



Et le type 3?



Le dispositif de protection contre les surtensions de type 3 est destiné à la protection locale des charges sensibles.Ces SPD ont une capacité de protection limitée et sont utilisés à proximité de charges sensibles comme complément local à la protection fournie par le SPD de type 2.Ils ne doivent donc être installés qu'en complément du DSP de type 2 et dans les charges sensibles à la proximité.2/50 μs) et les ondes de courant (8/20 μs).



Quelle est la différence entre le type 1 et le type 3?



Les SPD de type 1 sont installés sur la ligne d'alimentation principale et gèrent les surtensions de haute énergie provenant de sources externes telles que la foudre.Au contraireLes SPD de type 3 se trouvent à proximité des appareils individuels et servent de dernière défense contre les surtensions résiduelles.



Quelle est la différence entre le SPD de type 2 et le SPD de type 3?



Les SPD de type 2 sont installés sur la carte de distribution, offrant une protection de niveau intermédiaire contre les surtensions du réseau ou des sources internes.situés à proximité d'appareils spécifiquesEn combinant les deux, vous pouvez assurer une défense complète contre les surtensions dans tout le système.

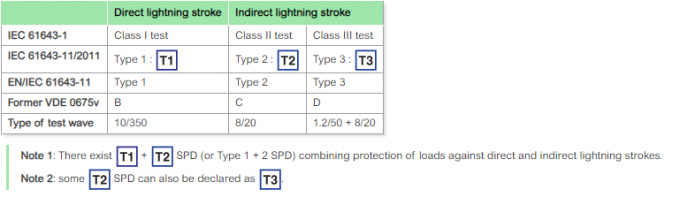

Différence entre les dispositifs de protection contre les surtensions de type 1, type 2, type 3 et les SPD?



DSP de type 1:
Également connu sous le nom de "arrêteurs de surtension primaires de type 1" ou "arrêteurs de surtension d'entrée de service".Installé à l'entrée de service ou au panneau de distribution principal pour protéger contre les coups de foudre directs et les fortes surtensions provenant de sources externesCes SPD sont conçus pour gérer les surtensions à haute énergie et sont généralement classés avec une capacité de courant de surtension plus élevée.Le SPD de type 1 est caractérisé par une onde de courant de 10/350 μs.



DSP de type 2:
Également connu sous le nom de dispositifs de protection contre les surtensions de type 2 ou de protecteurs contre les surtensions des panneaux de distribution principaux.- Installé en aval du DSP de type 1 sur le panneau de distribution ou le sous-panneau pour protéger contre les effets secondaires des surtensions et des pics de tension transitoires. Conçus pour protéger contre les surtensions plus petites qui peuvent pénétrer dans le système électrique par le biais de circuits branchés. Ces SPD sont couramment utilisés dans les bâtiments résidentiels et commerciaux.Le SPD de type 2 est caractérisé par une onde de courant de 8/20 μs.



DSP de type 3:

Également connu sous le nom de protecteurs contre les surtensions au point d'utilisation de type 3. Installés au point d'utilisation, à proximité d'appareils électroniques sensibles et connectés à des prises ou à des appareils individuels.Offrent une protection localisée pour des équipements spécifiques et sont couramment trouvés dans les bandes d'alimentation, bandes de protection contre les surtensions ou comme protection intégrée dans les appareils électroniques tels que les ordinateurs et les téléviseurs.Le DSP de type 3 est caractérisé par une combinaison d'ondes de tension (1.2/50 μs) et les ondes de courant (8/20 μs).



微信截图 20231023173023

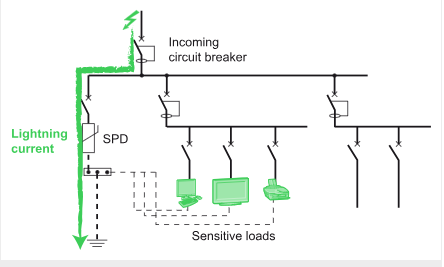

Quel est le principe de la protection contre les surtensions?



Le SPD est conçu pour limiter les surtensions transitoires d'origine atmosphérique et détourner les ondes de courant vers la terre,afin de limiter l'amplitude de cette surtension à une valeur qui n'est pas dangereuse pour l'installation électrique et le dispositif de commutation et de commande électrique.



Le SPD élimine les surtensions en mode commun, entre phase et neutre ou terre; en mode différentiel, entre phase et neutre.
En cas de surtension dépassant le seuil de fonctionnement, le DSP conduit l'énergie à la terre, en mode commun; distribue l'énergie aux autres conducteurs en mode différentiel.

微信截图 20231023173035



Ai- je besoin d'un SPD de type 1 ou de type 2?



Le choix dépend des exigences de votre système. Les SPD de type 1 sont nécessaires pour les structures avec une protection contre la foudre externe, telles que des tiges ou des mailles, pour bloquer les ondes de foudre directes.,Les SPD de type 2 conviennent aux installations sans protection externe mais nécessitant une défense contre les surtensions indirectes ou les perturbations électriques internes.



Comment choisir le bon protecteur contre les surtensions de type I, II et III?



Pour choisir le bon SPD, évaluez l'emplacement de votre système, l'exposition aux surtensions et la sensibilité de l'équipement.Utiliser des SPD de type 2 dans les cartes de distribution pour protéger les circuitsEnfin, placez des SPD de type 3 près des dispositifs critiques pour une protection localisée.



En résumé, la principale différence entre les DSP de type 1, de type 2 et de type 3 réside dans leur emplacement d'installation et le niveau de protection qu'ils offrent.Les SPD de type 1 sont à l'entrée de service et protègent contre les fortes surtensions extérieures, les SPD de type 2 sont situés sur les panneaux de distribution et protègent contre les surtensions secondaires, tandis que les SPD de type 3 sont au point d'utilisation et protègent les appareils spécifiques contre les surtensions de faible niveau.une stratégie complète de protection contre les surtensions peut impliquer l'utilisation de plusieurs types de SPD à différents points d'un système électrique pour assurer une protection en couches contre les surtensions.
