La popularité des systèmes d'énergie solaire

Aujourd'hui, les panneaux solaires deviennent de plus en plus populaires comme source d'énergie alternative ou même primaire pour les ménages.diverses recherches se concentrent sur la façon d'améliorer l'efficacité des panneaux solaires photovoltaïques (PV)En outre, comme l'installation d'un système solaire photovoltaïque est à l'extérieur, il doit également résister aux conditions météorologiques extrêmes extérieures.,l'intervention d'animaux, ainsi que des phénomènes électriques tels que des surtensions et des éclairs.

L'énergie solaire est en train de devenir l'option de choix pour les gens à travers le monde pour répondre à leurs besoins en énergie.

Compréhension du SPD en courant continu pour l'énergie solaire

Un dispositif de protection contre les surtensions en courant continu empêche les surtensions de puissance dans les systèmes photovoltaïques solaires.le varistor d'oxyde de métal absorbe la tension supplémentaire et laisse le courant passer à travers luiComme le varistor d'oxyde de métal a une résistance élevée, le circuit n'est pas endommagé par le flux de courant.le processus est effectué en nanosecondes seulement afin qu'il n'y ait pas de risque de surtension dans le système.

Pourquoi les systèmes solaires ont-ils besoin de dispositifs de protection contre les surtensions en courant continu?

La surtension peut se produire pour de multiples raisons, comme la foudre ou les changements internes dans l'utilisation de la tension.Les surtensions détruisent les composants du système photovoltaïque de l'énergie solaireCette surtension crée aussi des trous de combustion dans les panneaux photovoltaïques et dégrade les onduleurs.un dispositif de protection contre les surtensions en courant continu peut empêcher le courant de déborder dans le circuit et sauver ces composants de se endommager.

Quand une surtension se produit, elle empêche le système de fonctionner à son niveau optimal.lorsque vous installez un protecteur solaire sur le système photovoltaïque, cela aide le système à fonctionner sans heurts soudains.

Des surtensions soudaines de puissance entraînent la dégradation des composants du système photovoltaïque avec le temps, ce qui réduit progressivement la durée de vie du système solaire.un dispositif de protection contre les surtensions assurera le bien-être de ces composantsEn outre, ce dispositif augmentera l'espérance de vie du système d'énergie solaire pour une période plus longue.

Lorsque la foudre frappe le système photovoltaïque, elle peut endommager gravement les onduleurs, les contrôleurs ou les panneaux.Parfois.Il est donc possible que vous ayez besoin de remplacer ces composants, ce qui est assez coûteux.Investir dans le DC SPD en vaut vraiment la peine..

Même le moindre pic de tension peut endommager tous les appareils électroniques qui tirent de l'énergie d'un réseau de panneaux solaires s'ils ne sont pas protégés contre les surtensions.Cela est mis à part le fait que tout investissement d'économie d'énergie que vous faites serait rendu inutile sans protection contre la foudre puisque la foudre est l'une des principales raisons du dysfonctionnement des panneaux solaires.

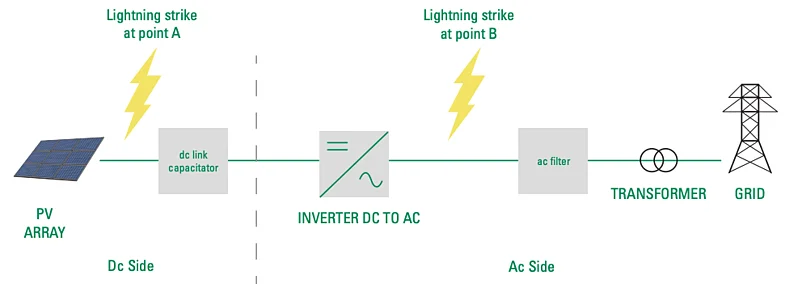

Que se passe- t- il quand une foudre frappe un système solaire photovoltaïque?

La foudre présente des risques importants de destruction totale ou partielle des parcs solaires, soit immédiatement par une frappe directe, soit par une frappe indirecte.

Les surtensions peuvent affecter l'installation d'un système de panneaux solaires de différentes manières:

- des chocs directs au système de protection contre la foudre extérieur d'une structure, à proximité de celle-ci et même à l'installation photovoltaïque elle-même
- Des courants induits par la foudre distribués dans le réseau électrique
- de surtensions transmises par le réseau électrique d'origine atmosphérique (éclairage) et/ou dues à des opérations
- Des variations du champ électrique dues à la foudre
- du réseau, si la foudre frappe des conducteurs à tension moyenne ou basse
- De la terre, si la foudre frappe près de l'onduleur PV
- Du côté CC, si la foudre frappe les modules PV

Quand la foudre frappe un panneau solaire, elle provoque un courant transitoire induit dans les circuits de câbles du système qui conduit à la défaillance de l'isolation, des panneaux, de l'onduleur,et équipements de communicationD'autres composants du système d'énergie solaire, tels que la boîte combinée et le MPPT (appareil de suivi du point de puissance maximal), présentent les risques les plus élevés de défaillance.

Certains systèmes solaires photovoltaïques peuvent résister à des dommages physiques ou aux circuits de leurs panneaux; cependant, leurs commandes de circuit et leurs dispositifs de stockage d'énergie seront instantanément inutilisables après un coup de foudre.

Comment la surtension perturbe- t- elle le système de panneaux solaires?

Les cellules solaires endommagées:

La surcharge de tension dans le circuit exerce une pression sur les cellules solaires, ce qui entraîne une surchauffe, ce qui conduit à la combustion des matériaux ou à des dommages à la cellule.il peut entraîner des dommages irréparables à la cellule solaireEn conséquence, vous devrez peut-être changer complètement la centrale solaire.

Créer un risque d'incendie:

Lorsque la tension est surchargée, les matériaux commencent à surchauffer. Parfois, une surchauffe excessive peut conduire les matériaux à exploser.créer un énorme risque d'incendie dans les centrales solairesEn outre, comme ces centrales sont interconnectées, cela peut ruiner l'ensemble du système d'installation de panneaux solaires.

Interruption de l'alimentation électrique:

La surcharge de tension empêche le circuit de fournir des performances constantes. Ces surtensions régulières rendent progressivement la centrale solaire incapable de fonctionner sans heurts.les consommateurs bénéficient d'une réduction des performances du système de leur côtéAinsi, si les mesures appropriées ne sont pas prises au bon moment, il ne faudra pas longtemps pour que tout le système soit endommagé.

Comment protéger le système solaire avec le DC SPD?

Protège le circuit de commande et les dispositifs de stockage d'énergie en limitant la surtension et en l'envoyant au sol.Un coup de foudre sur un panneau solaire provoque des courants transitoires induits dans les boucles de câbles du système, endommageant les isolants, les panneaux, les onduleurs et les équipements de communication.comme la boîte de combinateur et MPPT (Maximum Power Point Tracker Device) sont les plus susceptibles de ne pas fonctionnerLe dispositif de protection contre les surtensions en courant continu offre une protection contre les surtensions en limitant l'amplitude de la surtension et en détournant la vague de courant vers la terre.Cet arrêt de surtension en courant continu doit être installé non seulement dans le composant en courant continu, mais aussi dans le composant en courant alternatif.Le nombre total de SPD en courant continu pour un système photovoltaïque solaire dépend de la distance entre les modules et l'onduleur, ainsi que du nombre d'onduleurs et de lignes en courant continu.

Comment choisir le bon SPD CC pour l'énergie solaire?

Densité de flash:

La densité des éclairs est le nombre de coups de foudre sur le sol par kilomètre carré.Cette densité de flash vous aide à savoir combien de foudre se produit dans une zone particulièreDonc, vous pouvez choisir un SPD DC basé sur le nombre de flashs qu'il peut prendre en moyenne.

Par exemple, vous pouvez choisir le SPD à courant continu de type 1 si la foudre est trop fréquente dans une zone particulière, car cet appareil est spécialement conçu pour protéger les composants des coups de foudre.

Température de fonctionnement du système:

La température de fonctionnement du système est la limite de fonctionnement de l'appareil à laquelle le composant physique pourrait échouer.Une meilleure plage de fonctionnement du système permettra de s'assurer que le SPD en continu fonctionne en toute sécurité.

Voltage du système:

La tension du système est la tension nominale maximale à laquelle le SPD en courant continu fonctionnera. Cela signifie que si le courant déborde plus que le courant nominal, le dispositif de protection contre les surtensions en courant continu pourrait se dégrader.Il peut également causer des dommages permanents à l'appareilDonc, assurez-vous que le DC SPD que vous choisissez a une tension élevée.

Combien de protecteurs contre les surtensions avez- vous besoin dans une ferme solaire?

Un réseau de protection contre les surtensions doit être installé dans l'ensemble du réseau de distribution d'énergie en courant continu et en courant alternatif d'un système d'énergie solaire afin de protéger les circuits critiques.Le nombre total de SPD nécessaires dans un système photovoltaïque solaire varie en fonction de la distance entre les panneaux et l'onduleur.

Nous recommandons l'installation de SPD sur les entrées en courant continu et les sorties en courant alternatif des onduleurs d'un système solaire photovoltaïque tout en mise à la terre des lignes de courant continu positives et négatives.systèmes de surveillance, et les systèmes de suivi doivent également être protégés pour éviter les interférences électriques et la perte de données.

- Dans les lignes de courant alternatif, une protection contre les surtensions doit être installée sur chaque conducteur d'alimentation vers le sol.
- Si la longueur du câble entre les panneaux solaires est inférieure à 10 mètres, 1 SPD doit être installé par l'onduleur, les boîtes de combinateur ou plus près des panneaux solaires.
- Dans les installations avec câblage en courant continu de plus de 10 mètres, il faudra plus de protecteurs contre les surtensions à l'extrémité de l'onduleur et des modules solaires des câbles.
- Dans un système résidentiel d'énergie solaire avec micro-onduleurs qui a un câblage CC court mais des câbles AC plus longs, des SPD doivent être installés à la boîte du combinateur pour protéger la maison contre les surtensions transitoires.

Quels sont les composants d'un SPD à courant continu pour l'énergie solaire?

Les différents types de résistances empêchent les surtensions sur les centrales solaires, donc votre SPD DC peut contenir n'importe laquelle de ces résistances.J' ai écrit sur leur fonctionnement interne et comment ils empêchent les surtensions.S' il vous plaît, regardez ça:

Pour les appareils de traitement de l'air:

Le varistor d'oxyde de métal est un type de résistance qui aide les appareils électriques à éviter les surtensions ou les surtensions.Cette résistance assure que la tension supplémentaire du circuit primaire peut être transitoire facilement.

Cependant, sa résistance change en fonction de la tension, ce qui signifie que si la tension augmente, la résistance diminuera.qui aidera à équilibrer la tension.

Tubes de décharge de gaz:

Les tubes de décharge de gaz (GDT) sont des tubes de protection contre la foudre.il passe le courant à la ligne de terreDe cette façon, le tube de décharge de gaz évite les surtensions dans les centrales solaires.

Résistants sensibles:

Il existe des résistances sensibles, telles que les suppresseurs de tension transitoires (TVS).lorsque les diodes de TVS détectent la tension dans le circuitLa tension supplémentaire peut également passer à travers les diodes TVS.

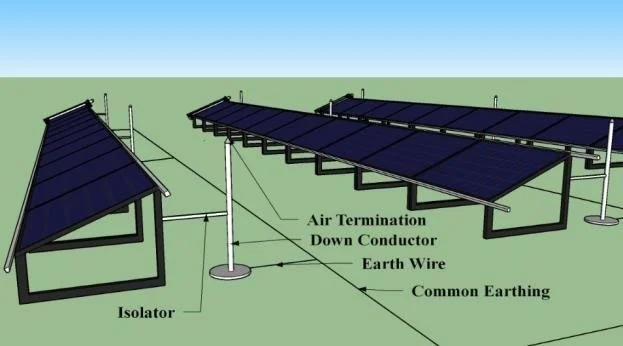

Une ferme solaire a-t-elle besoin d'un système de protection contre la foudre?

La protection contre les surtensions est un élément indispensable de toute installation électrique, mais elle ne remplace en aucun cas une solution de protection contre la foudre appropriée.

Si vous voulez protéger votre investissement, la protection contre les surtensions n'est pas une option, c'est une nécessité, mais si vous voulez une protection totale et une tranquillité d'esprit,un système de protection contre la foudre peut faire la différence entre le succès et l'échec des installations d'énergie solaire à grande échelle.

Un système de protection contre la foudre protège non seulement le système solaire photovoltaïque, mais offre également une protection fiable à l'ensemble de vos biens et actifs tout en détournant en toute sécurité les courants transitoires vers le sol.

Une façon simplifiée de considérer la protection contre la foudre par rapport à la protection contre les surtensions est de considérer la protection contre les surtensions comme la deuxième ligne de défense contre les coups de foudre indirects.

En revanche, un système complet de protection contre les éclairs comprenant des bornes d'air, des conducteurs vers le bas, des protecteurs contre les surtensions, des liaisons équipotentielles,et un système de mise à la terre est la première ligne de défense contre un coup de foudre direct.

Conseils de pré-installation du SPD en courant continu pour l'énergie solaire

- Vous devez vous assurer que le SPD que vous installez a une tension nominale supérieure à la tension nominale attendue par la centrale solaire.
- Vous devez vous assurer qu'il y a suffisamment d'espace dans le boîtier du SPD DC pour que l'équipement puisse être installé correctement et ne fonctionne pas mal en raison d'une interruption des connexions.
- Si vous avez l'intention d'installer plus d'un SPD CC, assurez-vous que l'écart entre ces dispositifs de protection contre les surtensions est gérable.

Comment installer un SPD à courant continu pour l'énergie solaire?

Étape 1: Connectez le SPD à courant continu au système solaire

Tout d'abord, vous devez positionner le SPD en courant continu à l'endroit où il y a une possibilité de surtension.Une fois que vous aurez trouvé l' emplacement, éteignez les connexions électriques du système photovoltaïque du panneau solaire pour réduire le risque d'un choc électrique pendant le travail.Vous devez prendre les câbles des modules du système photovoltaïque de la centrale solaire et les connecter aux bornes SPD DC.Ces bornes peuvent contenir des broches monophasées à des broches triphasées.vous devez connecter le câble marqué positif au terminal positif et le câble marqué négatif au terminal négatif. Le dernier câble marqué PE sera connecté à la ligne de terre. Maintenant, assurez-vous que les câbles sont connectés aux terminaux correctement de sorte qu'il n'y a pas de connexions lâches.

Étape 2: Sélectionnez le boîtier

Tout d'abord, sélectionnez un boîtier où vous pouvez placer le SPD DC.Assurez-vous qu'il y a des ouvertures d'aération dans la boîte d'enceinte de sorte que la chaleur peut sortir de la boîte.

Étape 3: fixer le SPD DC

Placez le SPD en courant continu dans le boîtier et vérifiez que les bornes sont correctement fixées à l'intérieur.vous pouvez placer ces bornes vers le bas pour qu'il n'y ait pas d'accumulation de poussière dans les connexions.

Étape 4: Les câbles routiers

Vous pouvez acheminer les câbles du module photovoltaïque vers l'enceinte.vous devez utiliser des pinces de câble pour fixer le bord du circuit afin qu'il ne entre pas en contact avec d'autres composants et ne crée aucun danger potentielAlors, vous pouvez fermer l'enceinte.

Étape 5: Testez le système photovoltaïque

Maintenant, vous pouvez faire fonctionner le système photovoltaïque et vérifier si le SPD DC offre une protection adéquate contre les surtensions et si la centrale solaire fonctionne bien.

Comment maintenir le SPD en courant continu pour l'énergie solaire?

Vérifiez régulièrement: vous devez surveiller régulièrement le SPD en courant continu et vérifier si les connexions sont lâches. Si vous trouvez une connexion lâche, sécurisez-la fermement.Parfois., l'accumulation de poussière peut dégrader les fils et les endommager en fin de compte.

Remplacement de routine: lorsque vous vérifiez le SPD en courant continu, assurez-vous que tous les composants sont frais et intacts.
