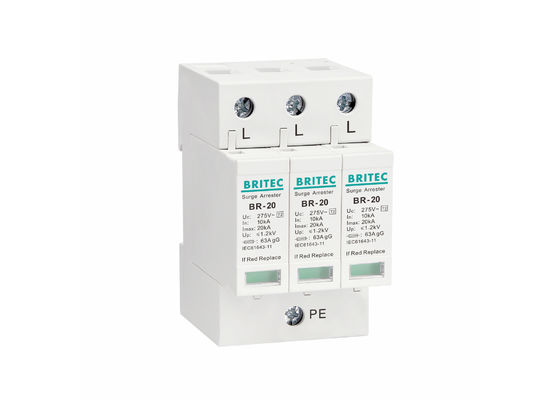

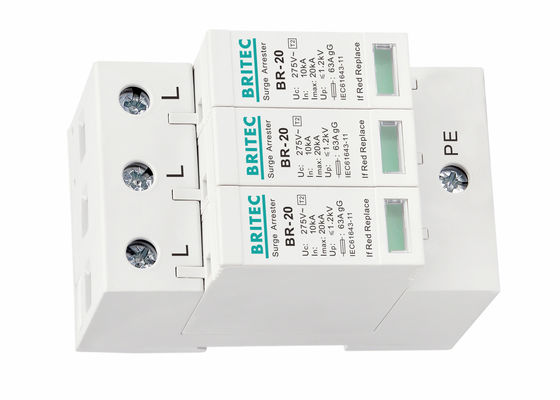

Dispositif de protection contre les surtensions à trois phases AC 220V/275V
Les dispositifs de protection contre les surtensions SPD sont conçus pour protéger les systèmes électriques contre les surtensions transitoires, avec une conception modulaire et une protection fiable pour les applications industrielles.
Principales caractéristiques
- Conçus pour la protection contre les conditions de surtension transitoires
- Installation de rails DIN de 35 mm compatible
- Protège contre les surtensions électriques internes et externes
- Conception modulaire avec une excellente étanchéité et fiabilité
Spécifications techniques
| Classification du DSP (CEI61643-11) |
Classe II |
| Voltage de fonctionnement (Un) |
Pour les appareils électroniques |
| Voltage de fonctionnement continu maximal (Uc) |
Unité de régulation |
| Niveau de protection contre la tension (en haut) |
≤ 1,2 kV |
| Courant de décharge nominal (8/20 μs) |
10kA |
| courant de décharge maximal (8/20 μs) |
20kA |
| Norme d'essai |
Pour l'utilisation de l'appareil, voir IEC 61643-1 |
| Temps de réponse (tA) |
≤ 25 ns |
| Plage de température de fonctionnement |
-40°C à +80°C |
| Surface de la section transversale du fil |
4 mm2 - 35 mm2 |
| Indication du statut |
Verte (normale) / rouge (faute) |
| Matériau du boîtier |
Les produits thermoplastiques UL94-V0 |
| Montage |
35 mm DIN rail |
| Poids (3 pôles) |
0.375kg |
Dimensions du produit
Applications
- Protection contre la foudre à basse tension pour les bâtiments et les structures
- Installation dans les dispositifs de protection contre la foudre à basse tension et les boîtes de distribution
- Protection des équipements électroniques dans les réseaux de distribution
- Convient pour les systèmes d'alimentation TN-C (AC 50/60Hz)
- Applications de protection contre la foudre de catégorie C
Lignes directrices d'installation
Ce DSP est conçu pour la protection contre la foudre des systèmes de distribution d'électricité et doit être installé sur le côté d'entrée des panneaux de distribution ou des boîtes de distribution d'électricité dans les bâtiments.
Étapes d'installation:
- Montage sur rails DIN de 35 mm à l'aide de connexions Kelvin
- Déconnectez toujours l'alimentation avant l'installation - ne jamais utiliser l'alimentation active
- Connectez correctement L (ligne de phase), N (ligne neutre) et PE (ligne de fond)
- Après installation, fermer le disjoncteur et vérifier l'état de fonctionnement normal
Maintenance:
- Vérifiez régulièrement la fenêtre d'indicateur d'état
- L'indicateur vert indique un fonctionnement normal
- Indicateur rouge indique détérioration du produit - remplacer immédiatement
- Pour l'installation en extérieur, utilisez un boîtier étanche approprié
- La mise à la terre doit être conforme aux normes de protection contre la foudre.
- Utiliser des fils de mise à la terre épais et courts avec une résistance inférieure à 4Ω
Informations sur le fabricant
Wenzhou Britec Electric Co., Ltd., située dans la ville de Yueqing, province du Zhejiang, est spécialisée dans la R&D technique, la production et la vente de produits de protection contre les surtensions.des installations modernes, et des services de distribution complets, la société maintient les normes internationales ISO9001 pour assurer la qualité des produits et la satisfaction des clients.
Les installations de production
Certifications
Transport maritime et logistique
Questions fréquemment posées
Q1. Quel est le délai de livraison?
Le délai de livraison après réception du dépôt de 30% T/T: 30 jours.
Q2. Quelle est la quantité minimale de commande (MOQ)?
Le MOQ standard est de 100 pièces, avec des échantillons disponibles pour inspection de la qualité.
Les échantillons sont-ils facturés?
Les échantillons sont facturés selon la politique de l'entreprise, les frais d'échantillonnage étant crédités sur les commandes futures.
Q4. Pouvez-vous produire selon les conceptions du client?
Oui, nous soutenons les services OEM et ODM en tant que fabricant professionnel.
