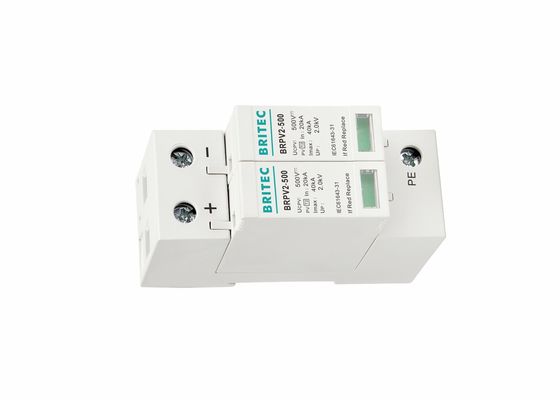

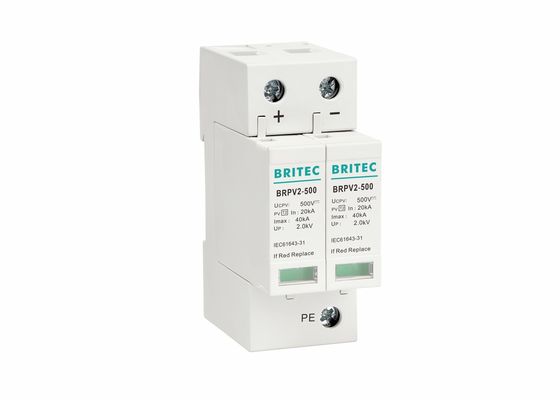

Appareil de protection contre les surtensions 2P 20KA DC Protecteur contre les surtensions 500V Système solaire photovoltaïque
Dispositif de protection contre les surtensions 2P PV 20KA DCCaractéristique:
• In (8/20 us): 20 kA.
• IMAX (8/20 us): 40kA.
• Chaque pôle atteint une tension de 500 V.
• Montable sur rail.
• Module remplaçable.
• Conception IP20 à l'abri des doigts.
• Indicateur à distance (facultatif).
• EN / CEI 61643-31: type 2 / classe II.
• Le temps de réponse en 25 nanosecondes.
• La coque est faite de matériau ignifuge.
• Composé d'une partie de base et de modules de protection en fichier.
• La fenêtre de l'indicateur est évidente (vert est OK, rouge indique défaillance).
• Les véhicules à moteur à haute énergie équipés de déconnexions thermiques spécifiques et d'indicateurs de défaillance connexes.
Dispositif de protection contre les surtensions photovoltaïques 2P 20KA Dispositif de protection contre les surtensions en courant continu
2 Mod |
BRPV2 à 500 |
Classification du DSP selon la norme EN61643-31 |
Type 2 |
Classification du DSP selon la norme IEC 61643-31 |
Classe II |
Voltage de fonctionnement continu de courant continu Ucpv |
500 V de courant continu |
Courant de décharge nominal (8/20us) |
20kA |
Courant de décharge maximal (8/20us) Imax |
40kA |
Le niveau de protection contre la tension [(DC+/DC-)→PE] vers le haut |
≤ 2,6 kV |
Temps de réponse tA |
≤ 25 ns |
Plage de température de fonctionnement Tu |
-40°C à 80°C |
Indication de l'état de fonctionnement / de défaut |
vert / rouge |
Surface de la section transversale (min.) |
4 mm2 |
Surface de la section transversale (max.) |
35 mm2 |
Pour le montage sur |
35 mm rail Din |
Matériau de boîtier |
Les produits thermoplastiques UL94-V0 |
Niveau de protection |
Résistance à la corrosion |
Dimension:

Appareil de protection contre les surtensions 2P PV 20KA DC Application du protecteur contre les surtensions:
• Protéger les équipements basse tension contre les surtensions.
• Protéger contre les surtensions éclair dans le système solaire (système d'alimentation photovoltaïque).
• Utilisé dans la protection contre la foudre du système de production d'énergie solaire photovoltaïque ou d'un autre système d'alimentation en courant continu et de rendre le système contre la surtension de la foudre.
• Utilisé pour protéger toutes sortes d'équipements électriques du réseau électrique contre la surtension de la foudre, la surtension de fonctionnement,dommages causés à un appareil électrique par un choc de surtension transitoire à fréquence de puissance.
Dispositif de protection contre les surtensions 2P PV 20KA DC
• Sécurité élevée.
• Réaction rapide.
• Indicateur visuel.
• Facile à installer.
• Des performances stables
• Faible tension résiduelle.
• Matériaux ignifuges.
• La signalisation à distance peut être réalisée.
• Débit élevé, sécurité et stabilité élevées.
Appareil de protection contre les surtensions photovoltaïques 2P 20KA Dispositif de protection contre les surtensions en courant continu
• Ces unités doivent être installées en parallèle sur les réseaux en courant continu afin d'être protégées et d'offrir une protection commune et différente.
• Il est recommandé de l'installer aux deux extrémités de la ligne d'alimentation en courant continu (côté panneau solaire et côté onduleur/convertisseur), surtout si le tracé de la ligne est extérieur et long.
