Dispositif de protection contre les surtensions de classe C

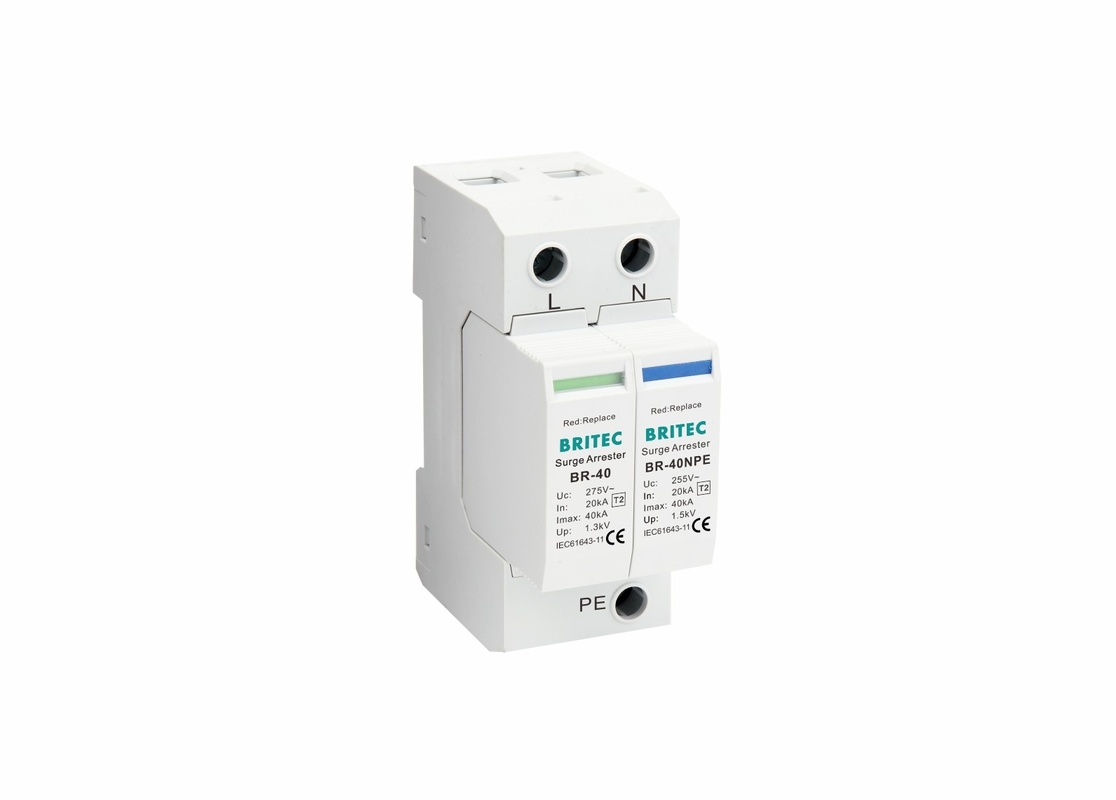

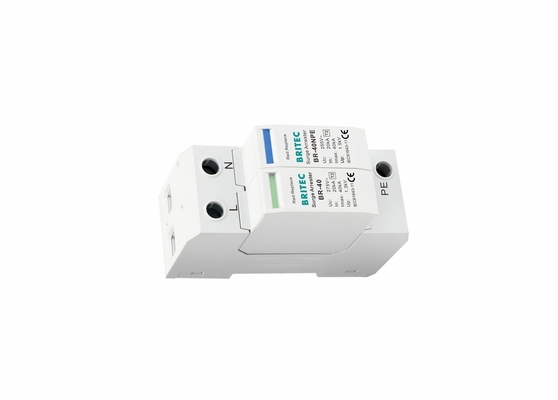

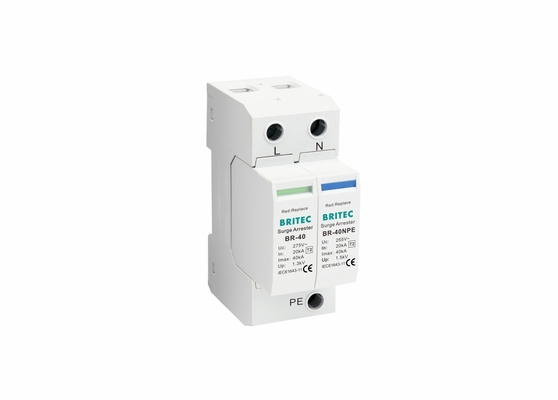

Dispositif de protection contre les surtensions de classe II à phase unique AC 1P + N-PE de 40 kA Description du produit:
• les personnes âgées Le BR-40 1+1 est un SPD à courant alternatif 230V monté sur rail DIN qui offre une technologie hybride MOV et GDT.
• les personnes âgées Protecteur contre les surtensions avec conception de construction compacte
• les personnes âgées Généralement installés pour protéger l'alimentation électrique à phase unique à courant alternatif de 230 V contre la surtension.
• les personnes âgées Le système de freinage doit être équipé d'un système de freinage de type DIN de 35 mm2 conforme à la norme EN 50022/DIN46277-3
• les personnes âgées Systèmes d'application: TT, IT et système d'alimentation TN.
• les personnes âgées Faible tension résiduelle et réponse rapide.
• les personnes âgées Mode de protection: L-N, N-PE
Dispositif de protection contre les surtensions de 40kA AC 1P + N-PE monophase de classe II Détails du produit:
| |
Le produit doit être présenté dans un récipient. |
BR-40 275 1P+NPE |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
Les produits de base doivent être présentés dans un emballage de qualité supérieure. |
|
Classification du DSP selon la norme EN61643-11
|
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
|
Classification du SPD selon la norme IEC 61643-11
|
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
|
Max. tension de fonctionnement continue à courant alternatif Uc
|
Pour les appareils électriques |
Unité de régulation |
Pour les appareils électroniques |
385 V |
Pour les appareils électriques |
|
Voltage de fonctionnement continu à courant alternatif max[N -PE] Uc
|
255 V |
255 V |
255 V |
255 V |
255 V |
|
Courant de décharge nominal (8/20us)
|
20kA |
20kA |
20kA |
20kA |
20kA |
|
courant de décharge maximal (8/20 μs) Imax
|
40kA |
40kA |
40kA |
40kA |
40kA |
|
Niveau de protection de la tension vers le haut
|
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
|
Niveau de protection de la tension 5kA au-dessus
|
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
|
Niveau de protection contre la tension [N-PE] En haut
|
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
|
Suivre la capacité d'extinction actuelle [N-PE]a.c.Ifi
|
100 bras |
100 bras |
100 bras |
100 bras |
100 bras |
| Max. fusible de secours |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Temps de réponse tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Temps de réponse [N-PE] tA |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
|
Indication de l'état de fonctionnement / de défaut
|
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
| Surface de la section transversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Les produits thermoplastiques UL94-V0 |
| Niveau de protection |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
| Code de commande |
B18251 |
B18253 |
B18255 |
B18257 |
B18370 |
| Code de commande (avec signalisation à distance) |
B18252 |
B18254 |
B18256 |
B18258 |
B18371 |
Dimension:
40kA AC 1P + N-PE monophasé de classe II Caractéristiques du dispositif de protection contre les surtensions:
- La technologie MOV et GDT.
- Ce dispositif offre une protection optimale contre les effets néfastes des fluctuations de tension et a été conçu dans le strict respect des normes de l'industrie.
- Indication de l'état visuel et à distance.
- Conforme à la norme EN61643-11.
- Un module remplaçable.
- Pour la protection des bâtiments où le risque de foudre est élevé et pour la protection et la prolongation de la vie des équipements électriques.
- Faible tension résiduelle.
- Un pôle Nord est disponible.
- Déconnecteur thermique avec séparateur d'arc.
40kA AC 1P + N-PE dispositif de protection contre les surtensions à phase unique de classe II Application:
• les personnes âgées Il s'applique principalement à la protection contre les surtensions électroniques et de l'alimentation électrique et à la protection contre les surtensions dans les domaines des télécommunications, des chemins de fer, d'Internet, de l'alimentation électrique, du trafic et de la maison, etc.
• les personnes âgées Pour une utilisation dans les panneaux d'alimentation entrants/unités de consommation.
40kA AC 1P + N-PE dispositif de protection contre les surtensions monophasiques de classe II
