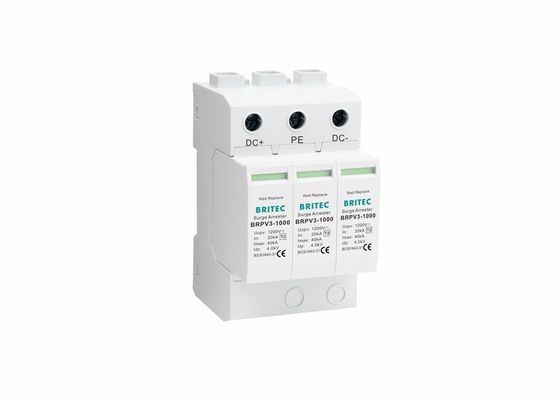

Dispositif de protection contre les surtensions par module PV CC SPD 20ka-40ka DC conçu pour le système solaire
Le dispositif de protection contre les surtensions du module CC PV SPD 20ka-40ka
• les personnes âgées Le dispositif de protection contre les surtensions photovoltaïques BRPV3 40KA DC SPD convient au système de production d'énergie éolienne à énergie nouvelle, sa tension de travail couvre 600V, 1200V et 1500V.
• les personnes âgées La série BRPV Surge Protection est conçue pour protéger contre les surtensions éclair dans les réseaux d'alimentation photovoltaïque.
• les personnes âgées Il est installé dans le système d'alimentation principal à courant continu, pour protéger contre le courant d'éclairage indirect, le courant d'éclairage direct ou toute autre surtension instantanée.
Détails du dispositif de protection contre les surtensions du module PV SPD 20ka-40ka
| |
Le BRPV3-1000 |
| Classification du DSP selon la norme EN61643-31 |
Type 2 |
| Classification du DSP selon la norme IEC 61643-31 |
Classe II |
| Max. tension continue de fonctionnement en courant continu Le P.U.C. |
Pour les appareils électroniques |
| Courant de décharge nominal (8/20us) |
20kA |
| Courant de décharge maximal (8/20us) Imax |
40kA |
| Le niveau de protection contre la tension [(DC+/DC-)→PE] vers le haut |
≤ 4,0 kV |
| Temps de réponse Je vous en prie |
≤ 25 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
| Indication de l'état de fonctionnement / de défaut |
vert / rouge |
| Surface de la section transversale (min.) |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Les produits thermoplastiques UL94-V0 |
| Niveau de protection |
Résistance à la corrosion |
| Code de commande |
B18010 |
| Code de commande (avec signal à distance) |
B18012 |
Dimension:
Les caractéristiques du dispositif de protection contre les surtensions du module CC 20ka-40ka:
a. Conception du module, installation pratique, fonctionnement électrique facile à maintenir.
b. Ces unités doivent être installées en parallèle sur les réseaux en courant continu à protéger.
c. Technologie de circuit ouvert de contrôle de température intégrée sur courant et sur chaleur.
Le BRPV3-1000 est disponible pour les principales tensions de fonctionnement dans le photovoltaïque: 1200 Vdc.
e. Adopter des plaques de résistance à la propriété intellectuelle indépendantes et à haute sensibilité.
f. L'utilisation de la protection contre les surtensions BRPV3-1000 est recommandée aux deux extrémités de la ligne d'alimentation en courant continu (côté panneau solaire et côté onduleur/convertisseur)
g. Courant de creupage faible, temps de réponse rapide, faible tension résiduelle.
h. La série BRPV est fabriquée avec des modules branchables pour permettre une maintenance rapide et facile en cas de panne (déconnexion du réseau CC).
i. avec connexion à distance, peut réaliser le contrôle à distance.
La surtension peut frapper un système photovoltaïque de plusieurs façons différentes:
• les personnes âgées De la grille si la foudre frappe les conducteurs de moyenne ou basse tension
• les personnes âgées De la terre si la foudre frappe près de l'onduleur
• les personnes âgées Du côté CC si la foudre frappe les modules PV
• les personnes âgées Les DSP sont donc nécessaires pour protéger les onduleurs et autres équipements sensibles.
Principe de fonctionnement du produit:
Dans le système solaire photovoltaïque, la tension d'accouplement inductive ou capacitive est causée par le choc éclair et l'opération de commutation du système d'alimentation en amont.la surtension peut endommager les modules photovoltaïques et les onduleursL'arrêteur photovoltaïque est spécialement conçu à cet effet.Le module de protection contre la foudre de l'alimentation en courant continu, une fois la haute tension, et mettre en danger l'isolation de l'équipement protégé, l'arrêteur de foudre agit immédiatement, et le courant d'impact de haute tension est dirigé vers la terre,limitant ainsi l'amplitude de la tension et protégeant l'isolation de l'équipementLorsque la surtension est passée, l'arrêteur est rapidement restauré à son état d'origine, afin de protéger l'équipement électrique.
