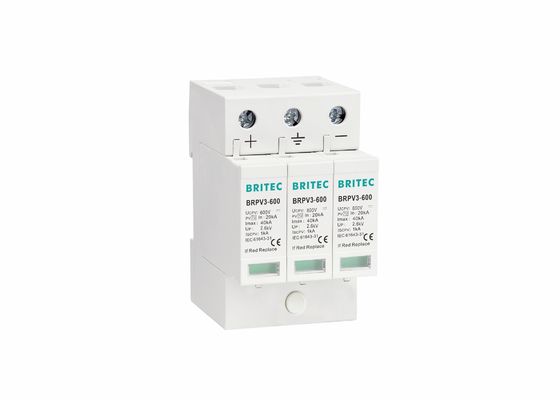

Applications d'alimentation en courant continu Jusqu'à 600VDC 40kA SPD en courant continu pour les systèmes photovoltaïques
Applications d'alimentation en courant continu jusqu'à 600VDC 40kA SPD en courant continu Principales caractéristiques:
• les personnes âgées Protecteur contre les surtensions de type 2 pour un système photovoltaïque.
• les personnes âgées Le dispositif est conforme à la norme photovoltaïque IEC61643-31.
• les personnes âgées Imax - 40kA/pôle (forme d'onde 8/20).
• les personnes âgées Le SPD monté sur rail est largement utilisé dans les boîtes de combinateur solaire pour protéger les panneaux solaires et les onduleurs contre les surtensions et les éclairs.
• les personnes âgées UCPV - 600 V de courant continu.
• les personnes âgées Selon les différentes sources d'alimentation en courant continu, diverses spécifications correspondantes peuvent être sélectionnées et peuvent être appliquées à un système d'alimentation en courant continu multicanal par le biais de diverses combinaisons.
• les personnes âgées À -2,6 kV.
• les personnes âgées En matière de matériaux, nous choisissons les composants de la marque et utilisons une technologie de production avancée.
• les personnes âgées Réponse rapide de la pince, moins de 25ns.
• les personnes âgées Niveau de protection IP20
• les personnes âgées Aucune fuite, aucun courant de fonctionnement.
• les personnes âgées Dispositif de protection contre les surtensions solaires 2P DC SPD, protégeant contre les surtensions de foudre dans le système solaire (système d'alimentation photovoltaïque).
• les personnes âgées Les composants anti-surge à haute énergie MOV.
• les personnes âgées La coque est faite de matériau ignifuge PC, isolant incendie
• les personnes âgées Technologie de pointe de protection contre les surtensions.
• les personnes âgées Indicateur de l'état de défaillance, vert/rouge.
• les personnes âgées Indicateur de télésynchronisation pour les alertes de défaillance à distance (facultatif).
• les personnes âgées Montage sur rails DIN, module branchable, remplacement pratique
Applications d'alimentation en courant continu jusqu'à 600VDC 40kA SPD en courant continu Détails du produit:
| | BRPV3 600 |
| Classification du DSP selon la norme EN61643-31 | Type 2 |
| Classification du DSP selon la norme IEC 61643-31 | Classe II |
| Max. tension continue de fonctionnement en courant continu Le P.U.C. | 600 V |
| Courant de décharge nominal (8/20us) | 20kA |
| Courant de décharge maximal (8/20us) Imax | 40kA |
| Le niveau de protection contre la tension [(DC+/DC-)→PE] vers le haut | ≤ 2,6 kV |
| Temps de réponse Je vous en prie | ≤ 25 ns |
| Plage de température de fonctionnement Tu | -40°C à 80°C |
| Indication de l'état de fonctionnement / de défaut | vert / rouge |
| Surface de la section transversale (min.) | 4 mm2 |
| Surface de la section transversale (max.) | 35 mm2 |
| Pour le montage sur | 35 mm rail Din |
| Matériau de boîtier | Les produits thermoplastiques UL94-V0 |
| Niveau de protection | Résistance à la corrosion |
| Code de commande | B8009 |
| Code de commande (avec signal à distance) | B8011 |
Caractéristique de la technologie:
Applications d'alimentation en courant continu jusqu'à 600VDC 40kA SPD en courant continu
• les personnes âgées L'installation ne doit être effectuée que par un opérateur électriquement qualifié.
• les personnes âgées L'emplacement de son installation est recommandé aux deux extrémités de la ligne d'alimentation en courant continu (côté panneau solaire et côté onduleur/convertisseur), surtout si le tracé de la ligne est externe et long.
• les personnes âgées Pour des performances optimales, le protecteur doit être monté le plus près possible parallèlement à l'équipement qu'il protège. (*Note: si le protecteur doit être placé à l'extérieur et exposé aux éléments,monture du protecteur à l'intérieur d'un boîtier résistant aux intempériesJe vous en prie.
• les personnes âgées L'onglet vert, état de travail normal, l'onglet rouge, état de défaillance, doivent être remplacés rapidement.
Principe de fonctionnement du produit:
Dans le système solaire photovoltaïque, la tension d'accouplement inductive ou capacitive est causée par le choc éclair et l'opération de commutation du système d'alimentation en amont.la surtension peut endommager les modules photovoltaïques et les onduleursL'arrêteur photovoltaïque est spécialement conçu à cet effet.Le module de protection contre la foudre de l'alimentation en courant continu, une fois la haute tension, et mettre en danger l'isolation de l'équipement protégé, l'arrêteur de foudre agit immédiatement, et le courant d'impact de haute tension est dirigé vers la terre,limitant ainsi l'amplitude de la tension et protégeant l'isolation de l'équipementLorsque la surtension est passée, l'arrêteur est rapidement restauré à son état d'origine, afin de protéger l'équipement électrique.
Nos services:
• 17 ans de carrière dans la fabrication de produits électriques.
• Tous les produits seront bien emballés avant expédition.
• Emballage standard, et vous pouvez également nous indiquer vos propres exigences en matière d'emballage.
• Une livraison plus rapide.
• Testé individuellement avant expédition.
Profil de l'entreprise:
Wenzhou Britec Electric Co., Ltd est une société spécialisée dans les produits SPD depuis de nombreuses années;Utiliser la marque depuis de nombreuses années d'exportation dont son expérience permet à Britec la capacité de savoir ce que les clients ont besoin, ce que les utilisateurs finaux ont besoin. La qualité supérieure et les meilleurs services est notre première et la plus forte croyance. bienvenue à coopérer avec nous, bienvenue à nous rejoindre!
Le spectacle de l'atelier:
Certificats:
FAQ:
1Qui sommes-nous?
R: Nous sommes basés à Yueqing, Zhejiang, Chine, commençons à partir de 2003, vendre en Europe, Amérique du Sud, Moyen-Orient, Asie du Sud-Est, Afrique.
2Comment pouvons-nous garantir la qualité?
R: toujours inspection finale avant expédition;
3Que pouvez-vous acheter chez nous?
R: Toutes sortes de SPD.
4Pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
R: Concentrez-vous toujours sur le service à la clientèle!
5Quels services pouvons-nous fournir?
R: Conditions de livraison acceptées: FOB, CIF, EXW
Monnaie de paiement acceptée:USD, EUR, CNY;
Type de paiement accepté: T/T, L/C, PayPal;
Langue parlée: anglais, chinois
