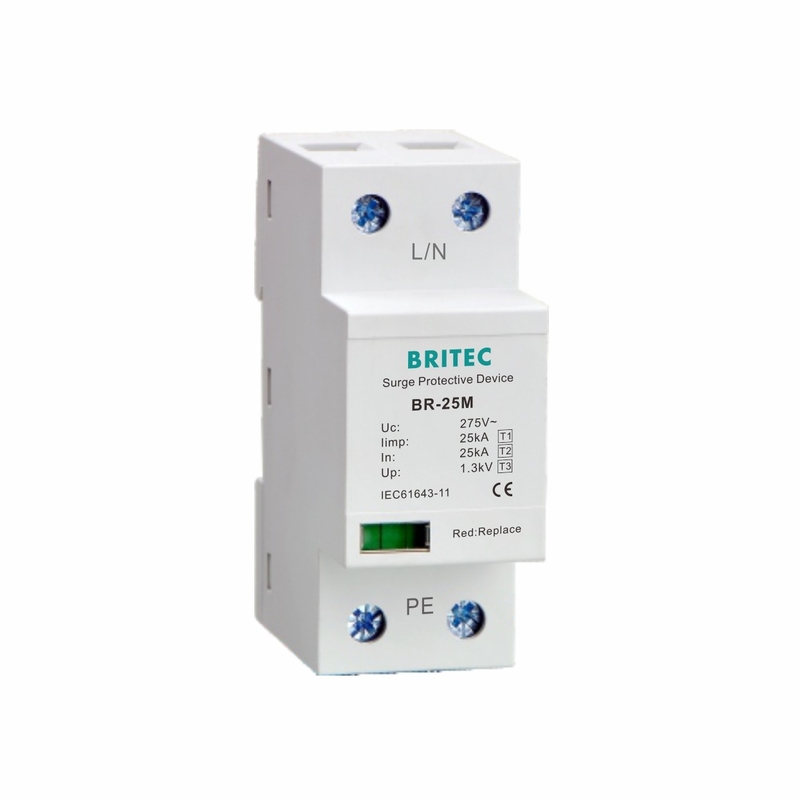

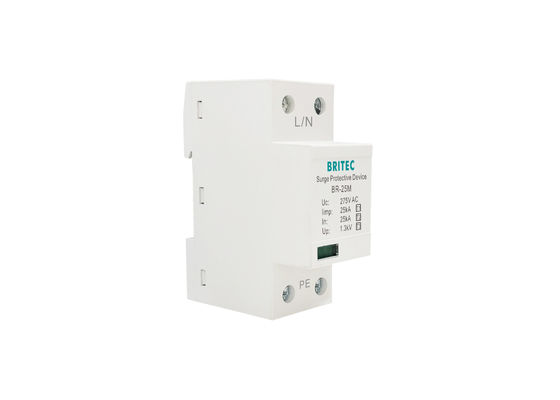

Protection contre les surtensions de classe I+II+III de 25 kA Caractéristique:
• les personnes âgées Nom de la pièce: Protecteur contre les surtensions de classe I+II+III
• les personnes âgées Il y a un élément de coupure thermique à l'intérieur du dispositif de protection, lorsque le dispositif est sur courant ou sur tension,le membre de coupure thermique se séparera automatiquement du dispositif de protection contre les surtensions du réseau électrique, et la fenêtre d'indication passera du vert au rouge.
• les personnes âgéesNuméro de modèle: BR-25M 1P
• les personnes âgées Selon la norme EN 61643-11 et la CEI 61643-1
• les personnes âgées Le réglage de la tension de fonctionnement doit être effectué à l'aide d'un régulateur.
Les caractéristiques techniques du protecteur contre les surtensions de 25 kA de classe I+II+III:
| |
Le BR-25M 1P |
| Classification du DSP selon la norme EN61643-11 dans les limites de 5M |
Type 1 + type 2 + type 3 |
| Classification des SPD selon la norme IEC 61643-11 dans les limites de 5M |
Classe I + classe II + classe III |
| Max. tension de fonctionnement continue à courant alternatif Uc |
Unité de régulation |
| Courant d'impulsion éclair (10/350us) Iimp |
25kA |
| Courant de décharge nominal (8/20us) |
25kA |
| Courant de décharge maximal (8/20us) Imax |
100kA |
| Impulse combiné Uoc |
20 kV |
| Niveau de protection contre la tensionÀ l' étage. |
≤ 1,3 kV |
| Temps de réponse tA |
≤ 25 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
| Surface de la section transversale (min.) |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Les produits thermoplastiques UL94-V0 |
| Niveau de protection |
Résistance à la corrosion |
Dimension:
Protection contre les surtensions de classe I+II+III de 25 kAApplications:
• les personnes âgées Il est principalement utilisé pour la protection contre la foudre de classe I du système de distribution CA
• les personnes âgées Convient comme première étape de protection dans les panneaux d'alimentation entrants et les zones plus exposées à l'atmosphère,lorsque les installations sont généralement équipées d'un système de protection contre la foudre externe.
• les personnes âgées Utilisé pour protéger les équipements électriques et électroniques contre les tensions induites, les transitoires de fonctionnement et les surtensions.
Diagramme de connexion SPD à phase unique: Dans un système électrique, les dispositifs de protection contre les surtensions sont généralement installés en configuration de coupure (parallèlement) entre les conducteurs électriques et la terre.
Le SPD (Système de protection contre les surtensions) est un équipement qui protège les appareils contre les surtensions.
Lorsqu'un SPD détecte une surtension transitoire (également connue sous le nom de pic de tension ou de surtension) dans un circuit,Il fonctionne en détournant le courant du circuit vers et à travers le protecteur contre les surtensions, plutôt comme une route de contournement pour le courant.
Renseignements sur la société:
Britec est situé dans la ville de Yueqing, qui est sur la côte de la mer de Chine orientale..Équipé de lignes de production nationales avancées et d'équipements de test sophistiqués.
Fabricant:
Pour la navigation:
Le certificat:
FAQ:
Q1: Qu'en est-il du MOQ?
R1: Le premier ordre MOQ = 100pcs.
Q2: Comment puis-je obtenir un échantillon?
A2: Nous vous enverrons un échantillon. Vous serez facturé un prix d'échantillon plus tous les frais d'expédition associés. Les frais de livraison express dépendent de la quantité d'échantillons.
Q3: Quelle est votre expérience?
A3: Nous avons notre propre usine et notre propre laboratoire de test, notre département R&D a plus de 21 ans d'expérience.
