Caractéristiques du produit :
| Spécification |
|
BR-50GR 150 3+1 |
BR-50GR 275 3+1 |
BR-50GR 350 3+1 |
| Classification parafoudre selon EN61643-11 |
|
Type 1 + Type 2 |
Type 1 + Type 2 |
Type 1 + Type 2 |
| Classification parafoudre selon IEC61643-11 |
|
Classe I + Classe II |
Classe I + Classe II |
Classe I + Classe II |
| Tension de fonctionnement nominale |
Un |
120V/240V(50/60Hz) |
230V/400V(50/60Hz) |
250V/440V(50/60Hz) |
| Tension alternative max. de fonctionnement continu |
Uc (L-N/N-PE) |
150V/255V(50/60Hz) |
275V/255V(50/60Hz) |
350V/255V(50/60Hz) |
| Courant d'impulsion de foudre (10/350µs) |
Iimp (L-N/N-PE) |
50kA/100kA |
50kA/100kA |
50kA/100kA |
| Courant de décharge nominal (8/20µs) |
In (L-N/N-PE) |
50kA/100kA |
50kA/100kA |
50kA/100kA |
| Courant de décharge max. (8/20µs) |
Imax (L-N/N-PE) |
160kA/200kA |
160kA/200kA |
160kA/200kA |
| Quantité de charge électrique (L-N, N-PE) |
Q |
25As, 50As |
25As, 50As |
25As, 50As |
| Énergie spécifique (L-N, N-PE) |
W/R |
625kJ/Ω, 2500kJ/Ω |
625kJ/Ω, 2500kJ/Ω |
625kJ/Ω, 2500kJ/Ω |
| Niveau de protection de tension |
Up (L-N/N-PE) |
≤2.0kV/≤1.5kV |
≤2.0kV/≤1.5kV |
≤2.0kV/≤1.5kV |
| Pouvoir de coupure en court-circuit alternatif |
Isccr (L-N/N-PE) |
25kA eff/100A eff |
25kA eff/100A eff |
25kA eff/100A eff |
| Fusible de secours max. |
|
350A gG |
350A gG |
350A gG |
| Tenue à la surtension temporaire TOV |
UT (L-N) |
230V/120min. |
440V/120min. |
580V/120min. |
| Tenue à la surtension temporaire TOV |
UT (N-PE) |
1200V/200ms |
1200V/200ms |
1200V/200ms |
| Temps de réponse |
tA |
≤100ns |
≤100ns |
≤100ns |
| Plage de température de fonctionnement |
Tu |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Indication d'état de fonctionnement/défaut |
|
vert/rouge |
vert/rouge |
vert/rouge |
| Section de câble (Min.) |
|
4mm² |
4mm² |
4mm² |
| Section de câble (Max.) |
|
35mm² |
35mm² |
35mm² |
| Pour montage sur |
|
Rail DIN 35mm |
| Matériau du boîtier |
|
Thermoplastique UL94-V0 |
| Indice de protection |
|
IP20 |
IP20 |
IP20 |
| Code commande |
|
B17166 |
B18167 |
B17192 |
| Code commande (Avec signalisation à distance) |
|
B17167 |
B18168 |
B17193 |
Caractéristiques :
Endurant, supporte plusieurs surtensions.
Indication d'état mécanique.
Classe de protection : Type 1+2, Classe I +Classe II.

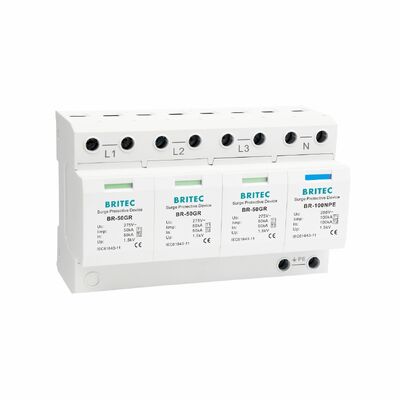

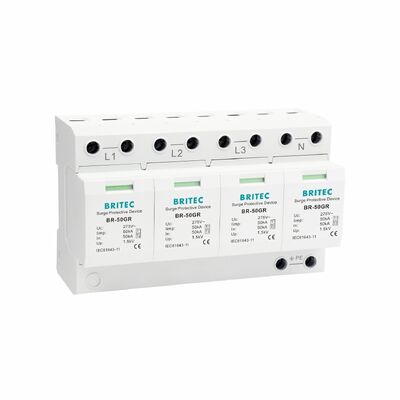

Le BR-50GR 3P+N est adapté aux systèmes TT et TN-S.
Application :
● Adapté aux systèmes TT et TN-S.
● Utilisé dans les systèmes industriels et les bâtiments avec protection externe contre la foudre de classes I à IV.
● Pour la protection des systèmes de distribution basse tension contre les impacts directs de la foudre sur la ligne d'alimentation aérienne ou le système de protection externe contre la foudre.
● Peut être utilisé dans les coffrets de distribution standard.
● Utilisé pour protéger tous les types d'équipements électriques du système d'alimentation contre les surtensions de foudre, les surtensions de fonctionnement, les dommages causés par les surtensions transitoires de fréquence industrielle à un appareil électrique.
Paramètres techniques :
| Usage |
Basse tension |
| Structure du produit |
Emboîtable |
| Origine |
Wenzhou |
| Poids |
1kg |
| OEM/ODM |
OUI |
| Niveau de protection |
Type 1+2 |
| Largeur d'un pôle |
36mm |
| Température de fonctionnement |
-40°C à 80°C |
| Matériau du boîtier |
Thermoplastique UL94-V0 |
| Tension nominale |
150V/275V/320V/440V |
Notre produit principal
Dispositif de protection contre les surtensions de type 1.
Dispositif de protection contre les surtensions de type 2.
Dispositif de protection contre les surtensions de type 1 + type 2.
Dispositif de protection contre les surtensions de type 3.
Dispositif de protection contre les surtensions CC (PV, solaire).
Dispositif de protection contre les surtensions réseau
Protection contre les surtensions pour éclairage LED
Britec Imp. & Exp. Wenzhou Co., Ltd. a été fondée en 2003. Britec est un fabricant professionnel de dispositifs de protection contre les surtensions (SPD) qui conçoit et fabrique des dispositifs de protection contre les surtensions pour la protection de l'alimentation, la protection des données, la protection PV, etc.
Britec possède un laboratoire interne, le laboratoire dispose d'un générateur d'impulsions de foudre de 100kA 10/350µs, d'un générateur d'impulsions de 25kA 10/350µs et d'un générateur de 120kA 8/20µs, d'un générateur combiné 1.2/50µs 20kV, d'une station de test TOV et d'autres équipements de test.
L'entreprise est certifiée ISO9001, ISO45001, ISO14001. Divers produits sont certifiés TUV, CB CE, RoHS.
Britec entretient une relation commerciale de longue date avec des clients européens et a une solide expérience de travail avec des entreprises multinationales.
