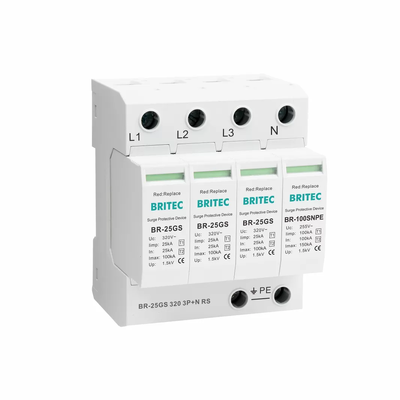

Para-foudre TUV BR-25GS 3P+N Type 1+2 25kA pour TT et TNS Dispositif de protection contre les surtensions T1
25kA Monophasé Type 1 Classe I Dispositif de protection contre les surtensions de foudre 3+1
Caractéristiques du produit
- Nombre de pôles : 3P+N
- Up : 1,5 kV
- Imax : 100 kA
- Uc : 320 V
- Système de distribution d'énergie : parafoudre dans le système TT
- Signalisation à distance en option
- BR-25GS 3P+N conforme aux normes EN/IEC 61643-11
- Testé et spécifié selon les classes de test T1 et T2
Nous avons 25 ans d'expérience dans la recherche et le développement et la production dans le domaine de la protection contre les surtensions et offrons une garantie de 5 ans.
Spécifications techniques
| Spécification |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| Classification du parafoudre (EN61643-11) |
Type 1 + Type 2 |
Type 1 + Type 2 |
Type 1 + Type 2 |
| Classification du parafoudre (IEC61643-11) |
Classe I + Classe II |
Classe I + Classe II |
Classe I + Classe II |
| Tension de fonctionnement nominale c.a. (Un) |
120V/240V(50/60Hz) |
230V/400V(50/60Hz) |
240V/415V(50/60Hz) |
| Tension de fonctionnement continue max. c.a. (Uc L-N/N-PE) |
150V/255V(50/60Hz) |
275V/255V(50/60Hz) |
320V/255V(50/60Hz) |
| Courant d'impulsion de foudre (10/350µs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Courant de décharge nominal (8/20µs) (In L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Courant de décharge max. (8/20µs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Niveau de protection de tension (Up L-N/N-PE) |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
| Fusible de secours max. |
200A gG |
200A gG |
200A gG |
| Temps de réponse (tA) |
≤100ns |
≤100ns |
≤100ns |
| Plage de température de fonctionnement (Tu) |
-40℃-85℃ |
-40℃-85℃ |
-40℃-85℃ |
| Code de commande |
B17058 |
B17071 |
B17096 |
Suffixes : Ajoutez le suffixe "RS" pour la version avec signalisation à distance par contact sec. Exemple : BR-25GS 275 3P+N RS
Caractéristiques principales
- Type : Parafoudre T1+T2
- Temps de réponse : ≤100ns
- Connexions étiquetées
- Type composite : 3P+N
- Installation : rail standard 35mm
- Conçu pour protéger les installations électriques basse tension contre les surtensions électriques
- Selon IEC61643-11
- Dispositif de déconnexion thermique
- Connexion par borne à vis
Applications
Protège les installations électriques contre les coups de foudre directs et décharge le courant de retour de la foudre se propageant du conducteur de terre aux conducteurs du réseau. L'appareil est conçu pour être utilisé entre la zone 0 et la zone 1 (selon la définition de la zone de protection contre la foudre de la norme IEC 62305-4). Peut être utilisé pour protéger les systèmes d'alimentation triphasés.
Directives d'installation
- Déterminer le chemin du courant de décharge
- Marquer les fils qui produisent une chute de tension supplémentaire sur la borne de l'appareil
- Marquer le conducteur PE de chaque appareil pour éviter les boucles d'induction inutiles
- Une connexion équipotentielle est établie entre l'appareil et le parafoudre

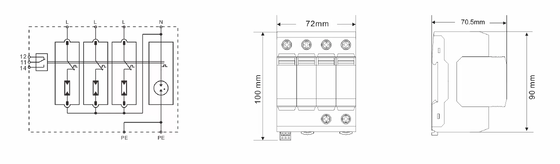

- Lors de l'installation, connectez l'appareil conformément au schéma d'installation, où L est la ligne de phase, N est la ligne neutre et PE est la ligne de terre. Ne pas mal connecter l'appareil.
Capacités de fabrication
Britec possède des équipements de test avancés et des lignes de production, une gestion parfaite, du personnel technique professionnel et des ouvriers bien formés. L'équipe Britec continue de développer les produits les plus récents pour nos clients, c'est pourquoi le niveau technique de nos produits peut atteindre des niveaux de pointe. Nous pouvons également aider les clients avec des services OEM/ODM.
Informations sur l'entreprise
Wenzhou Britec Electric Co., Ltd. a été fondée en 2003. BRITEC et TYCOTIU sont des sociétés sœurs. Britec est un fabricant professionnel de dispositifs de protection contre les surtensions (SPD) qui conçoit et fabrique des dispositifs de protection contre les surtensions pour la protection de l'alimentation, la protection des données, la protection PV, etc.
Britec possède un laboratoire interne avec un générateur d'impulsions de foudre 100kA 10/350, un générateur d'impulsions 25kA 10/350, un générateur 120kA 8/20, un générateur combiné 1.2/50 20kV, une station de test TOV et d'autres équipements de test.
L'entreprise est certifiée ISO9001, ISO45001, ISO14001. Divers produits sont certifiés TUV, CB CE, RoHS. Britec entretient une relation commerciale de longue date avec des clients européens et a une bonne expérience de travail avec des entreprises multinationales.
Présence mondiale
Britec dispose d'une solide équipe de vente, nos dispositifs de protection contre les surtensions sont vendus dans de nombreux pays à travers le monde. L'Europe et l'Asie sont nos principaux marchés. Nous souhaitons coopérer avec des clients mondiaux et vous aider à réussir sur votre marché.
Certifications
Britec propose une gamme complète de produits SPD certifiés CE, RoHS, TUV, SEMKO, CB. L'entreprise met en œuvre le système de gestion de la qualité ISO9001.
Applications des produits
Britec a développé une large gamme de produits couvrant principalement les exigences dans le domaine de la protection contre la foudre basse tension, tels que les parafoudres pour systèmes d'alimentation, systèmes PV et données, etc. Tous ces produits ont été largement appliqués dans les systèmes électroniques, les réseaux informatiques et les systèmes de sécurité, la protection pour l'industrie de l'énergie, l'industrie pétrochimique et l'industrie de la défense nationale.
Foire aux questions
Qu'en est-il de votre expérience ?
Nous avons notre propre usine et notre laboratoire de test interne, notre département R&D a plus de 25 ans d'expérience.
Quel est votre avantage ?
Livraison rapide : 2-3 semaines. La production à grande échelle réduit les coûts : 300 000 pièces par an. Qualité reconnue : coopération avec des entreprises transnationales.
Le forfait de conception personnalisée est-il acceptable ?
La boîte intérieure et le carton extérieur sont fabriqués selon les normes internationales. Nous pouvons fabriquer des emballages selon les besoins du client.
Pourriez-vous faire de l'OEM pour nous ?
Bien sûr, nous acceptons les commandes OEM et ODM, veuillez fournir la lettre d'autorisation de la marque.
Qu'en est-il de la garantie ?
5 ans.
Puis-je acheter 1 pièce d'échantillon d'abord et une petite commande ?
Bien sûr, nous soutenons les commandes d'échantillons, en particulier pour les nouveaux clients sous certaines conditions.
Combien de temps faut-il pour faire un échantillon ?
3-5 jours.
Comment votre entreprise gère-t-elle le contrôle qualité ?
La qualité est la priorité. Nous attachons toujours une grande importance au contrôle qualité du début à la fin de la production. L'IQC inspecte les composants, l'inspection de patrouille est effectuée pendant la production et toutes les marchandises sont testées à 100 % avant de quitter l'usine.
