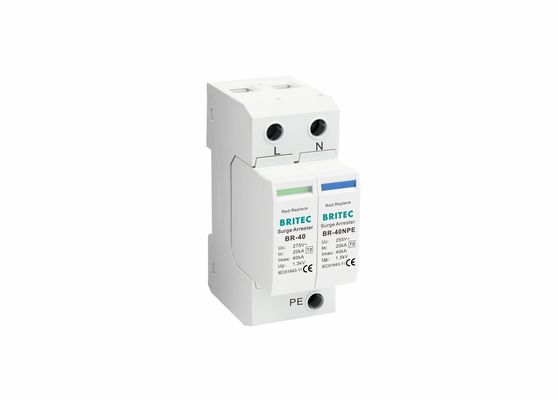

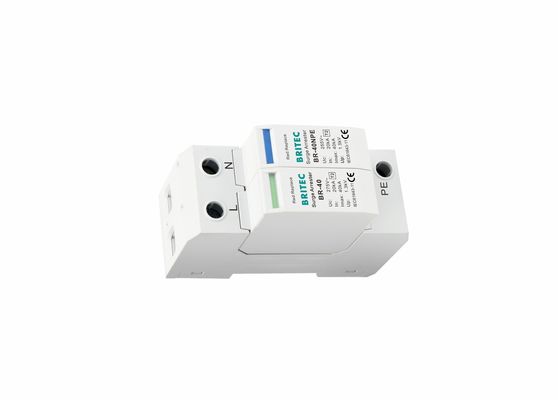

Dispositif de protection contre les surtensions de type 2Description du produit:
Dispositif de protection contre les surtensions de type 2 ∙ un dispositif avancé de protection contre les surtensions qui offre une protection complète des appareils électriques et électroniques contre les surtensions de puissance nocives.Cet appareil est conçu pour le montage DIN Rail et offre une tension nominale de 230V/400V et un niveau de protection IP20Il a également un temps de réponse rapide de moins de 25 nanosecondes, assurant une sécurité et une fiabilité maximales.Ce dispositif de protection contre les surtensions de type 2 est un choix idéal pour les applications commerciales et résidentielles.
Appareil de protection contre les surtensions de type 2 Paramètres techniques du protecteur contre les surtensions:
| |
BR-40 150 1+1 |
BR-40 275 1 + 1 |
BR-40 320 1+1 |
BR-40 385 1+1 |
BR-40 440 1+1 |
|
Classification du DSP selon la norme EN61643-11
|
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
|
Classification du SPD selon la norme IEC 61643-11
|
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
|
Max. tension de fonctionnement continue à courant alternatif Uc
|
Pour les appareils électriques |
Unité de régulation |
Pour les appareils électroniques |
385 V |
Pour les appareils électriques |
|
Voltage de fonctionnement continu à courant alternatif max[N -PE] Uc
|
255 V |
255 V |
255 V |
255 V |
255 V |
|
Courant de décharge nominal (8/20us)
|
20kA |
20kA |
20kA |
20kA |
20kA |
|
courant de décharge maximal (8/20 μs) Imax
|
40kA |
40kA |
40kA |
40kA |
40kA |
|
Niveau de protection de la tension vers le haut
|
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
|
Niveau de protection de la tension 5kA au-dessus
|
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
|
Niveau de protection contre la tension [N-PE] En haut
|
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
≤ 1,5 kV |
|
Suivre la capacité d'extinction actuelle [N-PE]a.c.Ifi
|
100 bras |
100 bras |
100 bras |
100 bras |
100 bras |
| Max. fusible de secours |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Temps de réponse tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Temps de réponse [N-PE] tA |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
≤ 100 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
|
Indication de l'état de fonctionnement / de défaut
|
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
| Surface de la section transversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Les produits thermoplastiques UL94-V0 |
| Niveau de protection |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
| Code de commande |
B18251 |
B18253 |
B18255 |
B18257 |
B18370 |
| Code de commande (avec signalisation à distance) |
B18252 |
B18254 |
B18256 |
B18258 |
B18371 |
Dimension:
Appareil de protection contre les surtensions de type 2 Caractéristiques du protecteur contre les surtensions:
- Nom du produit: Dispositif de protection contre les surtensions de type 2
- Marque: BRITEC
- Humidité: Jusqu'à 95% de RH
- Le système de freinage doit être équipé d'un dispositif de freinage.
- Garantie: 5 ans
- Temps de réponse: moins de 25 nanosecondes
Arrêt de surtension par rapport à la spd
Bien que les termes "surge arrester" et "SPD" (surge protective device) soient souvent utilisés de manière interchangeable, ils ne sont pas exactement les mêmes, en particulier dans le contexte des normes de sécurité électrique.Un arrêt de surtension est un type spécifique de DSP conçu pour la protection primaire, souvent utilisés dans les situations de haute tension comme les sous-stations.
Qu'est-ce qu'une maladie de type 2?
Un dispositif de protection contre les surtensions de type 2 est conçu pour protéger les systèmes électriques contre les surtensions, en particulier celles causées par des coups de foudre indirects ou des opérations de commutation.
FAQ:
Q. Quelle est la marque et le numéro de modèle du dispositif de protection contre les surtensions de type 2?
A. La marque est BRITEC et le numéro de modèle est BR-40 1+1.
Q. Où est fabriqué le dispositif de protection contre les surtensions de type 2?
A. Le dispositif de protection contre les surtensions de type 2 est fabriqué en Chine.
Q. Quelles sont les certifications du dispositif de protection contre les surtensions de type 2?
A. Le dispositif de protection contre les surtensions de type 2 est certifié TUV, CE, CB et IEC.
Q. Quelle est la quantité minimale de commande pour le dispositif de protection contre les surtensions de type 2?
A. La quantité minimale de commande pour le dispositif de protection contre les surtensions de type 2 est de 100 pièces.
Q. Quelle est la durée de livraison du dispositif de protection contre les surtensions de type 2?
A. Le délai de livraison du dispositif de protection contre les surtensions de type 2 est de 25 jours à compter de la réception du dépôt.
