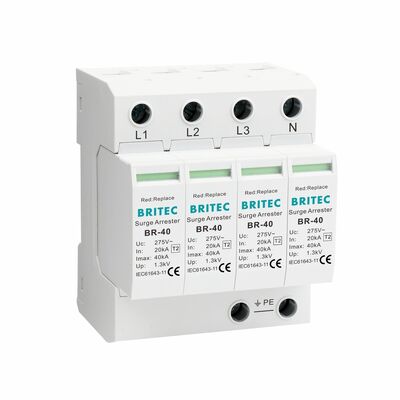

Les caractéristiques du dispositif de protection contre les surtensions BRITEC BR-40 de type 2:
• Classe de protection:type 2, classe II.
• Numéro de pôle: 4P.
• courant de décharge maximal: 40 kA (8/20 μs).
• Matériau du boîtier:Plastique thermique UL94-V0.
• Utilisation du mode de protection L-L-L-N (4 MOV).
• Le mode d'alarme à distance peut être sélectionné.
• Mécanisme de déclenchement rapide breveté.
• Conforme à la norme EN 61643-11 sur les appareils de freinage connectés à des systèmes de distribution basse tension.
Détails du produit BRITEC BR-40 Type 2
|
Pour les produits de la catégorie 1 |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
| Classification du DSP selon la norme EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| Classification du SPD selon la norme IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Max. tension de fonctionnement continue à courant alternatif Uc |
Pour les appareils électriques |
Unité de régulation |
Pour les appareils électroniques |
385 V |
Pour les appareils électriques |
| Courant de décharge nominal (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| courant de décharge maximal (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Niveau de protection de la tension vers le haut |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Niveau de protection de la tension 5kA au-dessus |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. fusible de secours |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Temps de réponse tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
| Indication de l'état de fonctionnement / de défaut |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
| Surface de la section transversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Les produits thermoplastiques UL94-V0 |
| Niveau de protection |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Dimension:
Application du dispositif de protection contre les surtensions BRITEC BR-40 de type 2:
• Protéger les installations de basse tension des consommateurs contre les décharges électriques indirectes.
• Convient pour les systèmes d'alimentation et de distribution électrique de tension de 150V / 275V / 320V / 385V / 440V.
• Vêtement pour les systèmes d'alimentation électrique appliqués, utilisé pour protéger les équipements sensibles contre les pics de tension.
• Utilisé pour protéger les appareils électriques et électroniques contre les surtensions de commutation générées par l'arrêt de charges inductives lourdes telles que les transformateurs, les moteurs lourds, etc.
• Conçu pour les installations où le risque de coup de foudre direct est réduit (sans LPS ou risque moyen).
• Utilisé également en complément du DSP de type 1 pour limiter les freins de tension de fonctionnement.
Le dispositif de protection contre les surtensions BRITEC BR-40 de type 2
• Les plastiques antichocs et ignifuges sont utilisés.
• La conception du module/de la base branchable facilite le remplacement d'un module défectueux sans avoir à retirer le câblage du système.
• Varistor à haute performance avec dispositif de déclenchement de déconnexion thermique.
• Protection IP20.
• intégrer des varistors à haute énergie basés sur la technologie.
Nos services:
• 22 ans de carrière dans la fabrication de produits électriques.
• Tous les produits seront bien emballés avant expédition.
• Emballage standard, et vous pouvez également nous indiquer vos propres exigences en matière d'emballage.
• Une livraison plus rapide.
• Testé individuellement avant expédition.
Installation du moteur
• Installé entre le réseau d'alimentation et l'équipement pour soulager, supprimer et réduire le sur courant et la surtension résultant d'un coup d'induction ou d'un système interne de réseau électrique.
• Installé directement dans les profilés de rails standard de 35 mm.
• Dans les zones où les tempêtes sont fréquentes, il est fortement recommandé d'installer des systèmes de protection supplémentaires.
Notre usine:
Le certificat:
Pour la navigation:
FAQ:
Q1: Quels types de SPD pouvez-vous fournir?
R: Nous pouvons fournir toutes sortes de dispositifs de protection contre les surtensions, y compris le protecteur contre les surtensions de courant alternatif, le dispositif de protection contre les surtensions PV (solar), l'arrêteur de surtensions de données, l'arrêteur de foudre LED, etc.
Q2: Comment choisir les produits qui nous conviennent?
R: Veuillez nous dire vos exigences détaillées, et nous vous donnerons les meilleurs conseils pour votre choix.
Q3: Pourquoi vos marchandises sont très bon marché, la qualité est garantie?
R: Parce que nous avons notre propre usine, le contrôle de la qualité est très strict, les marchandises sont vendues directement et en gros en ligne, donc notre qualité et notre prix sont très compétitifs.
Q4: Je veux commander différents articles, le gros peut-il se mélanger?
R: Oui, bien sûr. Et nous soutenons aussi l'OEM et l'ODM.
