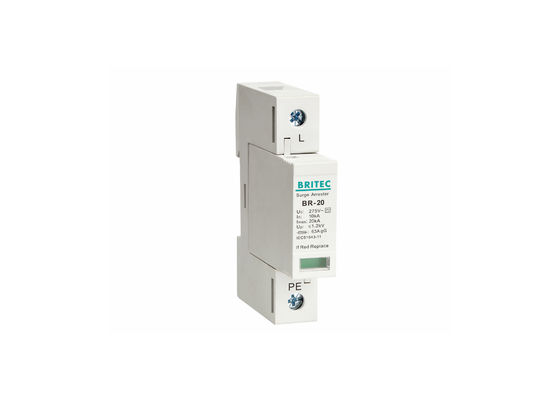

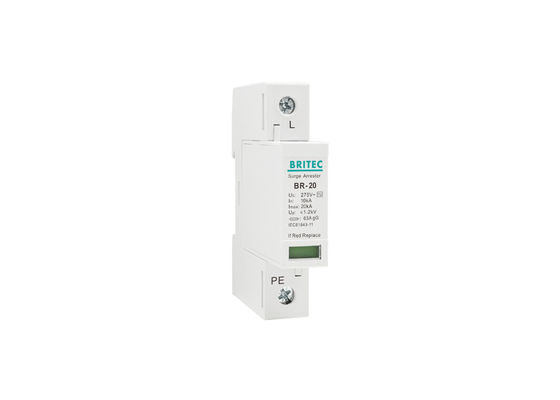

Appareil de protection contre les surtensions de courant alternatif de type 2 de classe II 20kA 1P
• les personnes âgées Le niveau d'essai est de type 2 ou de classe II, sélectionnable en courant de décharge nominal de 10 kA avec un courant de décharge maximal de 20 kA.
• les personnes âgées 1 pôle/2 pôle/3 pôle/4 pôle/1P+NPE/3P+NPE SPD pour les options
• les personnes âgées Dispositif de protection contre les surtensions électriques transitoires.
• les personnes âgées Montage sur rail DIN, installation facile, taille compacte et bonne performance.
• les personnes âgées SPD de classe 2 pour les formes d'onde typiques de 8/20 μs.
• les personnes âgées L'indicateur de fin de vie.
• les personnes âgées Le DSP est conçu conformément à la classe II de la CEI.
• les personnes âgées Utilise la technologie "MOV" de l'oxyde métallique
Appareil de protection contre les surtensions de courant alternatif de type 2 classe II 20kA 1P Détails du produit:
| |
BR-20 275 1P |
BR-20 320 1P |
BR-20 385 1P |
BR-20 440 1P |
| Classification du DSP selon la norme EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| Classification du SPD selon la norme IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
| Max. tension de fonctionnement continue à courant alternatif Uc |
Unité de régulation |
Pour les appareils électroniques |
385 V |
Pour les appareils électriques |
| Courant de décharge nominal (8/20us) |
10kA |
10kA |
10kA |
10kA |
| courant de décharge maximal (8/20 μs) Imax |
20kA |
20kA |
20kA |
20kA |
| Niveau de protection de la tension vers le haut |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Max. fusible de secours |
63A gG |
63A gG |
63A gG |
63A gG |
| Temps de réponse tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
| Indication de l'état de fonctionnement / de défaut |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
| Surface de la section transversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Pour les produits à base de fibres plastiques |
| Niveau de protection |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Dimension:
Définition du dispositif de protection contre les surtensions de courant alternatif de type 2 classe II 20kA 1P:
- Arrêt de foudre de type 2.
- Les cartouches de protection sont encastrées et peuvent être facilement remplacées pour un service rapide.
- Avec fenêtre d'indication et contacts de télécommande.
- Classe d'essai II conformément à la CEI 61643-1
- Une conception unique, une technologie brevetée.
- 35 mm2 DIN-rail conformément à la norme EN 50022/DIN46277-3.
- Faible tension résiduelle.
Appareil de protection contre les surtensions de courant alternatif de type 2 de classe II 20kA 1P Application:
• les personnes âgées Ils assurent une protection contre les conditions de surtension.
• les personnes âgées Pour la protection des systèmes de distribution basse tension contre les coups de foudre directs dans la ligne aérienne d'alimentation ou le système de protection contre la foudre externe (CEI 62305).
• les personnes âgées Les dispositifs de protection contre les surtensions (SPD) sont adaptés au système d'alimentation électrique IT, TT, TN-C, TN-S, TN-C-S de 50/60 Hz, à tension nominale de 400 V CA et inférieure,les protégeant des impulsions électriques directes et indirectes et d'autres surtensions transitoires.
• les personnes âgées Ils conviennent à l'installation dans des panneaux secondaires et dans des équipements terminaux.
Installation du moteur
• La gamme d'arrêteurs de surtension comprend une gamme complète de protecteurs compacts pour installation sur rails DIN
• Lorsque la fenêtre d' indication de défaut passe du vert au rouge, remplacez la cartouche dès que possible.
• Une fois l'installation terminée, vérifiez que l'unité de protection est branchée, fermez l'interrupteur automatique (filet) et vérifiez que le fonctionnement est normal.
Qu'est-ce qu'un dispositif de protection contre les surtensions?
Le dispositif de protection contre les surtensions (SPD) est un dispositif électronique qui protège les équipements électriques, les réseaux de communication, etc. contre les surtensions.Lorsqu'un pic de courant ou une surtension se produit soudainement dans un circuit électrique ou une ligne de communication en raison d'interférences externes, le SPD peut effectuer le shunt en très peu de temps, évitant ainsi les dommages causés par la surtension à d'autres équipements du circuit.
Nous pouvons fournir des produits avec les mêmes paramètres que le catalogue Citel SPD et le dispositif de protection contre les surtensions Eaton SPD.
Nos services:
• 21 ans de carrière dans la fabrication de produits électriques
• Tous les produits seront bien emballés avant expédition
• Emballage standard, et vous pouvez également nous indiquer vos propres exigences sur l'emballage
• Accélération de la livraison
• Testés individuellement avant expédition
Emballage et livraison:
Renseignements sur la société:
Wenzhou Britec Electric Co., Ltd. est un fabricant professionnel de SPD, situé à Yueqing, Zhejiang, en Chine, Britec est le fabricant spécialisé de dispositifs de protection contre les surtensions basse tension.Avec les installations et la technologie avancéesÀ l'heure actuelle, Britec a des droits d'exportation et d'importation, et nos produits ont été vendus à plus de 50 pays dans le monde.
Certification de l'appareil
FAQ:
1Qui sommes-nous?
R: Nous sommes une usine de SPD qui est basée à Yueqing, Zhejiang, Chine, à partir de 2003.
2Comment pouvons-nous garantir la qualité?
R: toujours un échantillon de pré-production avant la production en série; toujours inspection finale avant expédition;
3Que pouvez-vous acheter chez nous?
R: Dispositif de protection contre les surtensions CA, dispositif de protection contre les surtensions CC, dispositif de protection contre les surtensions de données, arrêt de foudre LED, etc.
4Pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
R: Nous avons 21 ans d'expérience dans la protection contre les éclairs.
5Quels services pouvons-nous fournir?
R: Conditions de livraison acceptées: FOB, CFR, CIF, EXW, DDP, livraison express; Monnaie de paiement acceptée: USD; Type de paiement accepté: T/T; Langue parlée: anglais
