Application de l'appareil de protection contre les surtensions (SPD) de 20 kA pour parafoudre électrique :
• Un dispositif de protection contre les surtensions (SPD) assure une protection contre les courants de surtension résultant d'un coup de foudre direct ou indirect ou d'une tension de surtension similaire.
• L'appareil peut être installé sur n'importe quel coffret de consommation existant ou neuf.
• Les SPD protègent les équipements électriques contre les surtensions transitoires causées par des opérations sur le réseau ou la foudre.
• Le produit, utilisant une varistance à oxyde métallique, est conçu pour protéger à la fois la phase et le neutre, et présente une résistance électrique élevée en fonctionnement normal.
• Ils sont utilisés en grande quantité dans les applications industrielles et résidentielles.
• En cas de courant ou de tension de surtension causé par la foudre ou un phénomène similaire, le SPD fonctionne rapidement pour conduire la tension/le courant de surtension à la terre et ainsi empêcher efficacement la destruction de l'équipement en aval de sa ligne protégée. Le SPD retrouve sa haute résistance électrique pour assurer le fonctionnement normal du réseau électrique protégé en l'absence de tension de surtension.
• SPD pour tableau électrique.
• SPD pour la protection contre la foudre

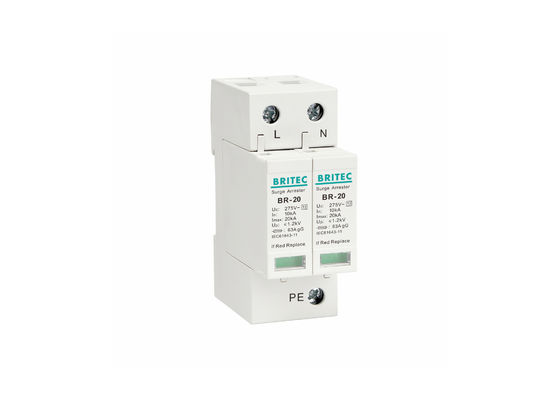

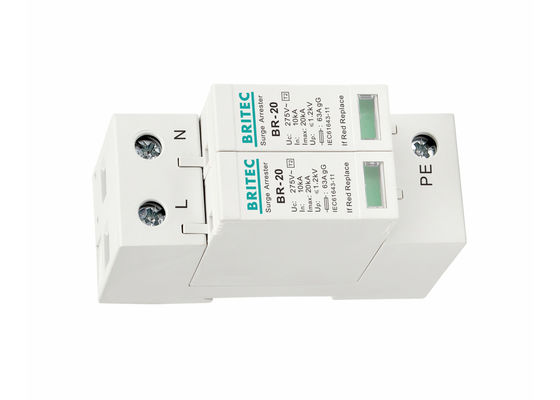

Caractéristiques techniques du dispositif de protection contre les surtensions de type 2 de 275 V 20 kA :
| |
BR-20 275 2P |
| Tension alternative de fonctionnement continue maximale Uc |
275V |
| Courant de décharge nominal (8/20us) In |
10kA |
| Courant de décharge maximal (8/20us) Imax |
20kA |
| Temps de réponse tA |
≤25ns |
| Fréquence nominale |
50/60Hz |
| Installation |
Type intérieur |
| Degré de protection |
IP20 |
| État de fonctionnement / indication de défaut |
vert / rouge |
| Contacts d'alarme de signal à distance |
Optionnel |
| Section (Min.) |
4mm2 |
| Section (Max.) |
35mm2 |
Dimension :
Fonctions du parafoudre électrique SPD de 20 kA :
1. Protection des circuits électriques fortement sollicités contre les surcharges.
2. Dans le dispositif de protection contre les surtensions de type module parallèle, conçu conformément à la norme CEI, chaque ligne max. Le courant de décharge Imax pourrait atteindre 10-20 kA, convient à la protection contre la foudre du système de distribution d'alimentation 220/380 V.
3. Utilisé pour protéger non seulement des consommateurs/circuits particuliers, mais aussi l'ensemble du tableau.
4. Ce SPD est de conception modulaire, avec de bonnes performances d'étanchéité et une interface de signal à distance, installé sur un rail DIN de 35 mm, facile à câbler ; Il existe une technologie de contrôle de la température, un fusible de surintensité et un disjoncteur thermique, déclenchement automatique en cas de dégradation.
5. Fenêtre d'indication marche-arrêt : Vert : fonctionnement normal ; Rouge : sans fonction, remplacement immédiat requis.
Avantage du parafoudre électrique SPD de 20 kA :
• Différentes spécifications satisfaites, faciles à entretenir, pourraient fournir différents niveaux de tension de fonctionnement et de courant de décharge de la foudre, pourraient également être personnalisées en fonction des différentes exigences.
• Structure à puce unique standard, enfichable
Normes de référence :
• YD/T1235.2-2002 Méthodes d'essai des dispositifs de protection contre les surtensions appliqués dans le système de distribution basse tension
pour les centres de communication (stations).
• CEI 61643-1:2005 Dispositifs de protection contre les surtensions basse tension - Partie 1 : Dispositifs de protection contre les surtensions connectés
aux systèmes de distribution d'énergie basse tension - exigences et essais.
• EN 60950-1/A12:2011 Dispositifs de protection contre les surtensions basse tension - Partie 12 : Dispositifs de protection contre les surtensions
connectés aux systèmes de distribution d'énergie basse tension - exigences de performance et essais.
• GB 18802.1-2002 Dispositifs de protection contre les surtensions connectés aux systèmes d'alimentation basse tension, partie 1 :
Exigences de performance et essais.
Nous proposons un guide SPD complet.
Usine de production :
Plateforme de test :
Présentation de l'entreprise :
Wenzhou Britec Electric Co., Ltd. est un fabricant de produits SPD avec des installations d'essai bien équipées et une force technique solide. Avec une large gamme, une bonne qualité, des prix raisonnables et des designs élégants, nos produits sont largement reconnus et approuvés par les utilisateurs et peuvent répondre aux besoins économiques et sociaux en constante évolution. Nous invitons les nouveaux et anciens clients de tous les horizons à nous contacter pour de futures relations commerciales et un succès mutuel !
Affichage des certificats :
Expédition :
FAQ :
Q1 : Êtes-vous le fabricant ou le commerçant ?
R : Nous sommes un fabricant professionnel situé dans la ville de Yueqing, province du Zhejiang, Chine.
Q2 : Quel est votre service après-vente et votre livraison ?
R : Nous pouvons répondre à la question du client et la résoudre dans les 24 heures chaque jour et fournir un support technique complet à temps concernant nos produits. La livraison est basée sur la quantité commandée, généralement nous avons besoin de 20 jours pour la terminer.
Q3 : Quelle est la garantie de qualité de votre produit ?
R : En ce qui concerne la garantie de qualité, nous avons les certificats de qualité comme CE, CB, TUV, etc. pour notre protection contre les surtensions. En attendant, nous pouvons également fournir une garantie de qualité de 5 ans.
Q4 : Quel est votre principal marché ?
R : Le principal marché pour nous est l'Amérique du Sud, l'Asie du Sud-Est, le Moyen-Orient, l'Afrique du Sud, les pays européens, etc.
Q5 : Acceptez-vous ODM et OEM ?
R : Oui. Notre équipe de R&D possède la dernière technologie, peut développer et produire des produits basés sur le dessin des clients avec leur propre marque.
