20ka-40ka Dispositifs de protection contre les surtensions électriques 320V à quatre pôles SPD
Dispositifs de protection contre les surtensions de 20ka-40ka 320V SPD à quatre pôles Description:
• les personnes âgées Intensité du contact d'alarme de signalisation à distance.
• les personnes âgées Les dispositifs de protection contre les surtensions de courant alternatif sont conçus pour répondre à tous vos besoins de protection contre les surtensions pour toute installation basse tension.
• les personnes âgées Indication de défaillance.
• les personnes âgées Ce protecteur contre les surtensions monté sur rail DIN est facile à installer dans n'importe quel panneau de distribution ou armoire de commande standardisé.
• les personnes âgées Capacité de décharge élevée et faible tension résiduelle.
• les personnes âgées Conception du module, installation pratique.
• les personnes âgées Protection contre la surchauffe.
• les personnes âgées Pour les appareils à haute résistance à l'usure
• les personnes âgées Britec propose une gamme de surtensions pour les réseaux à courant alternatif monophasé et triphasé connectés à des équipements sensibles.
Dispositifs de protection contre les surtensions de 20ka-40ka 320V SPD à quatre pôles Détails du produit:
| |
TY150 40 4P |
Le numéro de série TY275 |
TY320 40 4P |
Le numéro de série TY385 40 |
TY440 40 4P |
| Classification du DSP selon la norme EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| Classification du SPD selon la norme IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Max. tension de fonctionnement continue à courant alternatif Uc |
Pour les appareils électriques |
Unité de régulation |
Pour les appareils électroniques |
385 V |
Pour les appareils électriques |
| Courant de décharge nominal (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| courant de décharge maximal (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Niveau de protection de la tension vers le haut |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Niveau de protection de la tension 5kA au-dessus |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Max. fusible de secours |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Temps de réponse tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
| Indication de l'état de fonctionnement / de défaut |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
| Surface de la section transversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Plastique thermique UL94-V0 |
| Niveau de protection |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |

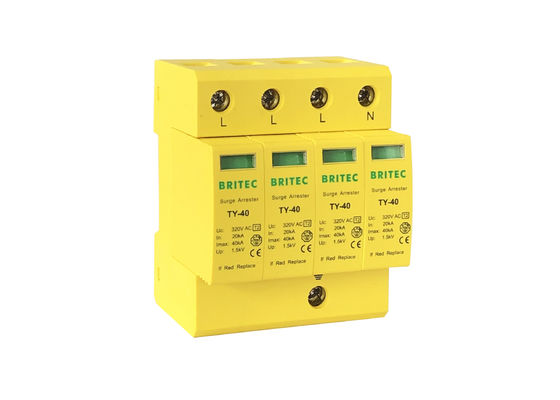

Image du produit:
20ka-40ka Dispositifs de protection contre les surtensions 320V SPD à quatre pôles Principales caractéristiques:
• les personnes âgées Imax - 40kA/phase (forme d'onde 8 / 20 μs)
• les personnes âgées Uc - 320V pour la carte de sous distribution
• les personnes âgées À l'étape supérieure: faible niveau de protection 1,5 kV/phase.
• les personnes âgées Protecteur contre les surtensions CA de classe II conçu pour protéger les systèmes d'alimentation électrique basse tension contre les surtensions à la limite de la zone de protection contre la foudre 1-2 et supérieure.
• les personnes âgées Temps de réponse court, seulement 25 secondes.
• les personnes âgées Conception enfichable, 4 poteaux, facile à remplacer sans outils
• les personnes âgées Des composants anti-surge avancés.
• les personnes âgées Conforme à la norme CEI 61643-11.
• les personnes âgées Technologie de pointe de protection contre les surtensions.
• les personnes âgées L'arrêteur de surtension est adapté au système TN-S de 50/60 Hz.
• les personnes âgées Indicateur de l'état de défaillance, vert/rouge.
• les personnes âgées Lorsque le SPD ne fonctionne pas en cas de surchauffe ou de sur courant, la décharge de défaillance aidera les équipements électriques à se séparer du système d'alimentation et à donner le signal d'indication
• les personnes âgées Installation simple et entretien facile
20ka-40ka Dispositifs de protection contre les surtensions électriques 320V SPD à quatre pôles Application:
1. armoire de distribution d'électricité principale basse tension ou boîte de distribution des bâtiments
2Les surtensions de type 2 protègent contre la surtension due à la commutation et les effets secondaires des coups de foudre.
3Boîte de répartition des étages des bâtiments
4Ces dispositifs déchargeront un courant ayant une forme d'onde de 8/20 μs et fourniront un niveau de protection contre les basses tensions de ≤ 1.5 kV (supérieur) pour les équipements électroniques sensibles dépassant les prescriptions relatives aux équipements de catégorie II identifiés
5- Armoire ou boîte de distribution électrique extérieure.
Nos services:
-
• 17 ans de carrière dans la fabrication de produits électriques
• Tous les produits seront bien emballés avant expédition
• Emballage standard, et vous pouvez également nous indiquer vos propres exigences sur l'emballage
• Accélération de la livraison
• Testés individuellement avant expédition
Installation du moteur
-
• Les capteurs de type 2 doivent être installés dans les panneaux de sous-distribution après les panneaux de distribution principaux contenant des capteurs de type 1.
• Pour un bon fonctionnement entre les appareils de type 1 et de type 2, un câble ou un fil d'au moins 10 à 15 m doit être installé, sinon une bobine de découplage doit être installée entre les deux appareils.
• Dans les zones où les tempêtes sont fréquentes, il est fortement recommandé d'installer des systèmes de protection supplémentaires.
