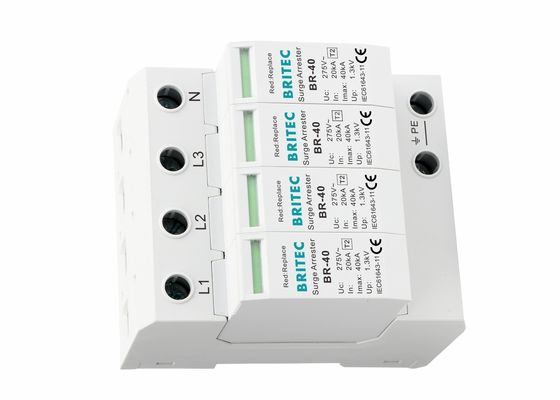

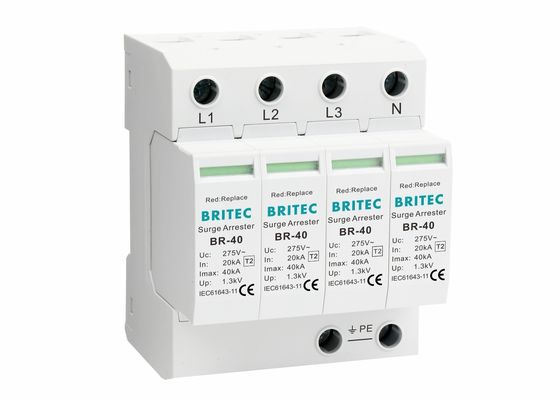

Dispositifs de protection contre les surtensions SPD 40Ka de classe II type 2
• les personnes âgées Intensité du contact avec l'alarme de signalisation à distance
• les personnes âgées Niveau d'essai de type 2 ou de classe II
• les personnes âgées Indication de défaillance
• les personnes âgées courant de décharge nominal de 20 Ka avec courant de décharge maximal de 40 kA
• les personnes âgées Capacité de décharge élevée et faible tension résiduelle
• les personnes âgées DSP à 4 pôles
• les personnes âgées Protection contre les surchauffeurs
• les personnes âgées Montage sur rails DIN, installation facile, taille compacte, bonne performance
• les personnes âgées Pour les appareils de protection contre la corrosion
Dispositifs de protection contre les surtensions de type SPD 40Ka de protection contre la foudre de classe II Détails du produit:
| |
Pour les produits de la catégorie 1 |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
| Classification du DSP selon la norme EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| Classification du SPD selon la norme IEC 61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Max. tension de fonctionnement continue à courant alternatif Uc |
Pour les appareils électriques |
Unité de régulation |
Pour les appareils électroniques |
385 V |
Pour les appareils électriques |
| Courant de décharge nominal (8/20us) |
20kA |
20kA |
20kA |
20kA |
20kA |
| courant de décharge maximal (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Niveau de protection de la tension vers le haut |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Niveau de protection de la tension 5kA au-dessus |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. fusible de secours |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Temps de réponse tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Plage de température de fonctionnement Tu |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
-40°C à 80°C |
| Indication de l'état de fonctionnement / de défaut |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
| Surface de la section transversale (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Surface de la section transversale (max.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Pour le montage sur |
35 mm rail Din |
| Matériau de boîtier |
Les produits thermoplastiques UL94-V0 |
| Niveau de protection |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Résistance à la corrosion |
Dimension:
Applications des dispositifs de protection contre les surtensions SPD 40Ka de classe II type 2 contre la foudre
• les personnes âgées Les dispositifs de protection contre les surtensions (SPD) conviennent au système d'alimentation TN-S de 50/60 Hz.
• les personnes âgées Convient pour une application en trois phases
• les personnes âgées Les protéger contre les impulsions de foudre directes et indirectes et contre les surtensions transitoires.
Installation du moteur
• Les capteurs de type 2 doivent être installés dans les panneaux de sous-distribution après les panneaux de distribution principaux contenant des capteurs de type 1.
• Pour un bon fonctionnement entre les appareils de type 1 et de type 2, il doit y avoir au moins 10 à 15 m de câble ou de fil, sinon une bobine de découplage doit être installée entre les deux appareils.
• Pour assurer une protection adéquate de l'installation, il convient d'utiliser plusieurs détournements de surtension installés en approche en cascade.
Conseils: Qu'est-ce qu'un dispositif de protection contre les surtensions?
Le dispositif de protection contre les surtensions (SPD) est un dispositif électronique qui protège les équipements électriques, les réseaux de communication, etc. contre les surtensions.Lorsqu'un pic de courant ou une surtension se produit soudainement dans un circuit électrique ou une ligne de communication en raison d'interférences externes, le SPD peut effectuer le shunt en très peu de temps, évitant ainsi les dommages causés par la surtension à d'autres équipements du circuit.
Les dispositifs de protection contre les surtensions sont conçus pour minimiser les effets de la foudre indirecte et directe ou d'autres surtensions transitoires de surtension, adaptés à la protection contre les surtensions dans les résidences,applications industrielles tertiaires et autres applications industriellesLe SPD dispose de plusieurs modes de protection: L-L, L-G, L-N, N-G et leurs combinaisons.
La protection contre les surtensions SPD est un dispositif indispensable pour la protection contre la foudre dans les équipements électroniques.Son rôle est de limiter la surtension transitoire qui pénètre dans la ligne d'alimentation et la ligne de transmission de signal à la plage de tension que le dispositif ou le système peut supporter, ou pour décharger un courant de foudre puissant dans le sol, afin de protéger l'équipement ou les systèmes contre les chocs.
Notre produit est le même paramètre que la phase 3 de Eaton SPD.
Il est conforme aux prescriptions de la CEI en matière de débit électrique.
Notre prix est moins cher que le prix de Mersen SPD.
Nos services:
• 21 ans de carrière dans la fabrication de produits électriques.
• Tous les produits seront bien emballés avant expédition.
• Emballage standard, et vous pouvez également nous indiquer vos propres exigences en matière d'emballage.
• Une livraison plus rapide.
• Testé individuellement avant expédition.
Pour la navigation:
Atelier:
FAQ:
Q1: Quelle est la MOQ de chaque article?
R: Habituellement, le MOQ est de 100 pièces. Si nous avons ce produit en stock, il n'y a aucune limite pour le MOQ.
Q2: Avez-vous une garantie pour les produits?
R: Oui, bien sûr. Tous les produits ont une garantie de deux ans. Tout problème, n'hésitez pas à nous contacter.
Q3: Êtes-vous une usine ou une société commerciale?
R: Nous sommes une usine avec des lignes commerciales. Nous avons dans le domaine SPD depuis plus de 21 ans. Nous avons une expérience complète de la production de protection contre les surtensions.
Q4: Comment contrôler la qualité?
R: Chaque nouveau produit doit être testé avant expédition.
Q5: Combien de temps faut-il pour la livraison?
R: Si nous avons des stocks, dans une semaine, nous pouvons terminer toute la livraison. Si nous n'avons pas de stock, normalement environ 3 semaines. Cela dépend de la quantité de commande.
