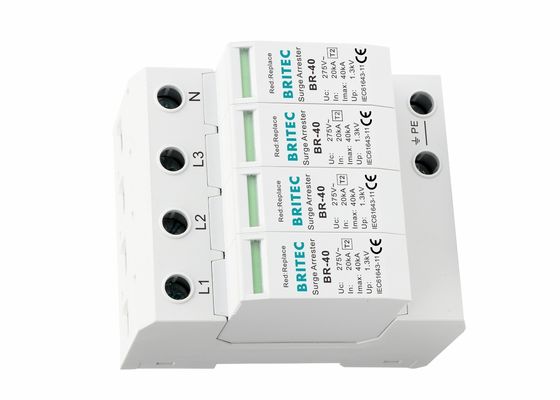

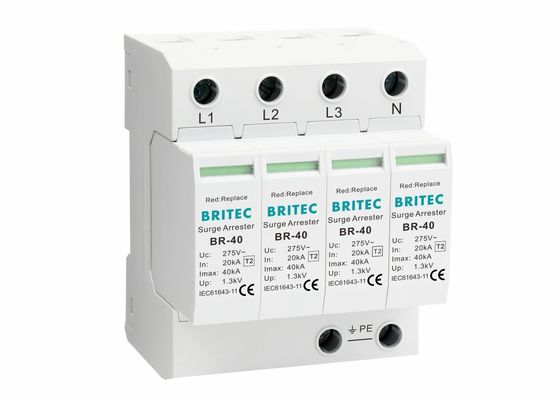

Description du parafoudre de type 2 20kA 40kA :
• Les parafoudres (SPD) BR-40 4P conviennent au système d'alimentation TN-S de 50/60 Hz, tension nominale 440 V CA et moins.
• Varistances haute énergie équipées d'un déconnecteur thermique spécifique et d'indicateurs de défaillance associés.
• Protection des équipements contre les impulsions de foudre indirectes et autres surtensions transitoires.
• Pluggabilité constante
• Avec un courant de décharge max. de 40 kA
• Avec ou sans contact d'indication à distance flottant
• Le SPD est conçu conformément à la norme CEI Classe II, performances fiables et prix bas.
Détails du produit du parafoudre de type 2 20kA 40kA :
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Classification SPD selon EN61643-11 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
Type 2 |
| Classification SPD selon CEI61643-11 |
Classe II |
Classe II |
Classe II |
Classe II |
Classe II |
| Tension alternative de fonctionnement continue max. Uc |
150V |
275V |
320V |
385V |
440V |
| Courant de décharge nominal (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Courant de décharge max. (8/20 μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Niveau de protection de tension Up |
≤0,8kV |
≤1,3kV |
≤1,5kV |
≤1,8kV |
≤2,0kV |
| Niveau de protection de tension 5kA Up |
≤0,6kV |
≤1kV |
≤1,2kV |
≤1,3kV |
≤1,5kV |
| Fusible de secours max. |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Temps de réponse tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Plage de température de fonctionnement Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| État de fonctionnement / indication de défaut |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
vert / rouge |
| Section (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Section (Max.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Pour montage sur |
Rail DIN 35 mm |
| Matériau du boîtier |
Thermoplastique UL94-V0 |
| Degré de protection |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Instructions d'installation du SPD :
Conseils : Qu'est-ce qu'un parafoudre ?
• Le parafoudre (SPD) est un dispositif électronique qui assure la protection des équipements électriques, des réseaux de communication, etc. contre les effets des surtensions. Lorsqu'une pointe de courant ou une surtension se produit soudainement dans un circuit électrique ou une ligne de communication en raison d'interférences externes, le SPD peut effectuer la dérivation en très peu de temps, évitant ainsi d'endommager les autres équipements du circuit.
• Les parafoudres sont conçus pour minimiser les effets de la foudre indirecte et directe ou d'autres surtensions transitoires, adaptés à la protection contre les surtensions dans les applications résidentielles, tertiaires, industrielles et autres applications industrielles. Le SPD dispose de plusieurs modes de protection : L-L, L-G, L-N, N-G et leurs combinaisons.
• Le parafoudre SPD est un dispositif indispensable pour la protection contre la foudre dans les équipements électroniques. Son rôle est de limiter la surtension transitoire qui entre dans la ligne électrique et la ligne de transmission du signal à la plage de tension que l'appareil ou le système peut supporter, ou de décharger un puissant courant de foudre dans le sol, protégeant ainsi les équipements ou les systèmes des chocs.
Le fonctionnement d'un parafoudre (SPD) consiste à limiter les surtensions transitoires et à dériver les courants de surtension vers la terre, évitant ainsi d'endommager les équipements électriques.
Nous pouvons fournir des produits avec les mêmes paramètres que spd mersen.
Nos services :
• 21 ans de fabrication professionnelle de premier plan à l'échelle mondiale de parafoudres de produits électriques.
• Tous les produits seront bien emballés avant l'expédition.
• Emballage standard, et vous pouvez également nous indiquer vos propres exigences en matière d'emballage.
• Livraison plus rapide.
• Testé individuellement avant expédition.
Notre usine :
Certificat :
Expédition :
FAQ :
Q1 : Quels types de SPD pouvez-vous fournir ?
R : Nous pouvons fournir toutes sortes de parafoudres, y compris les parafoudres CA, les parafoudres photovoltaïques (solaires), les parasurtenseurs de données, les parasurtenseurs LED, etc.
Q2 : Comment pouvons-nous choisir les produits adaptés à nos besoins ?
R : Veuillez nous indiquer vos exigences détaillées, et nous vous donnerons les meilleurs conseils pour votre choix.
Q3 : Pourquoi vos produits sont-ils très bon marché, la qualité est-elle garantie ?
R : Parce que nous avons notre propre usine, le contrôle qualité est très strict, les ventes directes de marchandises et la vente en gros en ligne, de sorte que notre qualité et nos prix sont très compétitifs.
Q4 : Je souhaite commander différents articles, la vente en gros peut-elle être mélangée ?
R : Oui, bien sûr. Et nous prenons également en charge les OEM et ODM.
